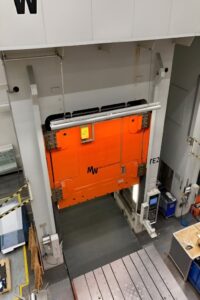

Штамповочный пресс Muller Weingarten ZE 2000-30 - 2000 тонн
Muller Weingarten ZE 2000-30 штамповочный пресс - описание
Технические характеристики Muller Weingarten ZE 2000-30 (ID:76269)
| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | ZE 2000-30 |
| Year of manufacture | 2004 |
| Capacity | 2000 ton |
| Slide cushion capacity | 200 ton |
| Bed cushion capacity | 400 tons (4 x 100 ton) |
| Press slide stroke | 1400 mm |
| Slide cushion stroke | 200 mm |
| Bed cushion stroke | 400 mm |
| Bed area | 3000 x 1900 mm |
| Slide area | 3000 x 1900 mm |
| Cushion area | 2450 x 1550 mm |
| Daylight (max) | 1800 mm |
| Daylight (min) | 400 mm |
| Lowering speed | 500 mm/s |
| Working speed up to | |
| — 345 ton | 170 mm/s |
| — 2000 ton | 26 mm/s |
| Return speed | 370 mm/s |
| Approx. height above floor | 8200 mm |
Штамповочный пресс Muller Weingarten - технологические процессы и операции
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
|---|---|
| Вытяжка | Вытяжка превращает плоскую заготовку в полое изделие. Лист зажимается по краям, а инструмент вдавливает центральную часть, заставляя металл течь в полость штампа и образовывать стенки. Так получают стаканы, колпаки, корпуса и другие детали с одной открытой стороной. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
