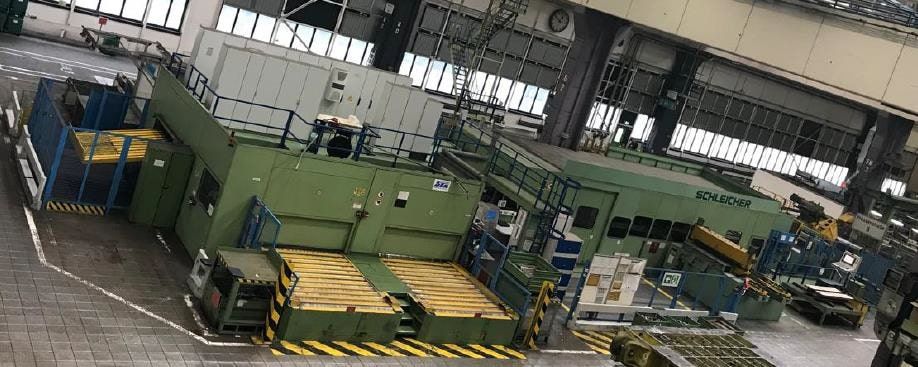

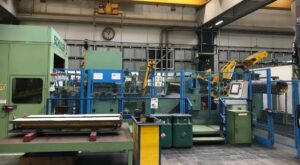

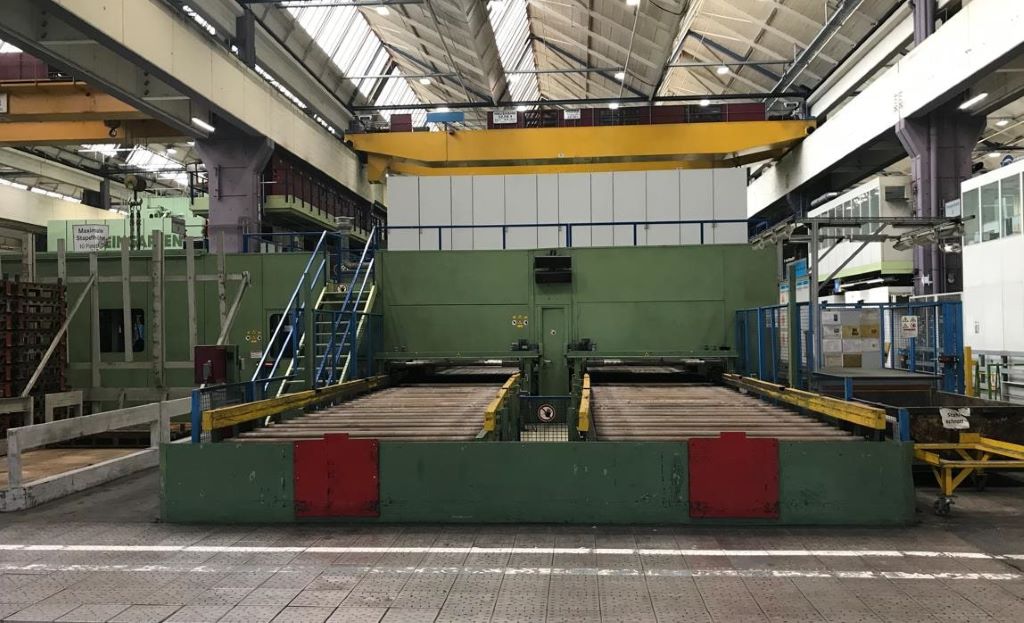

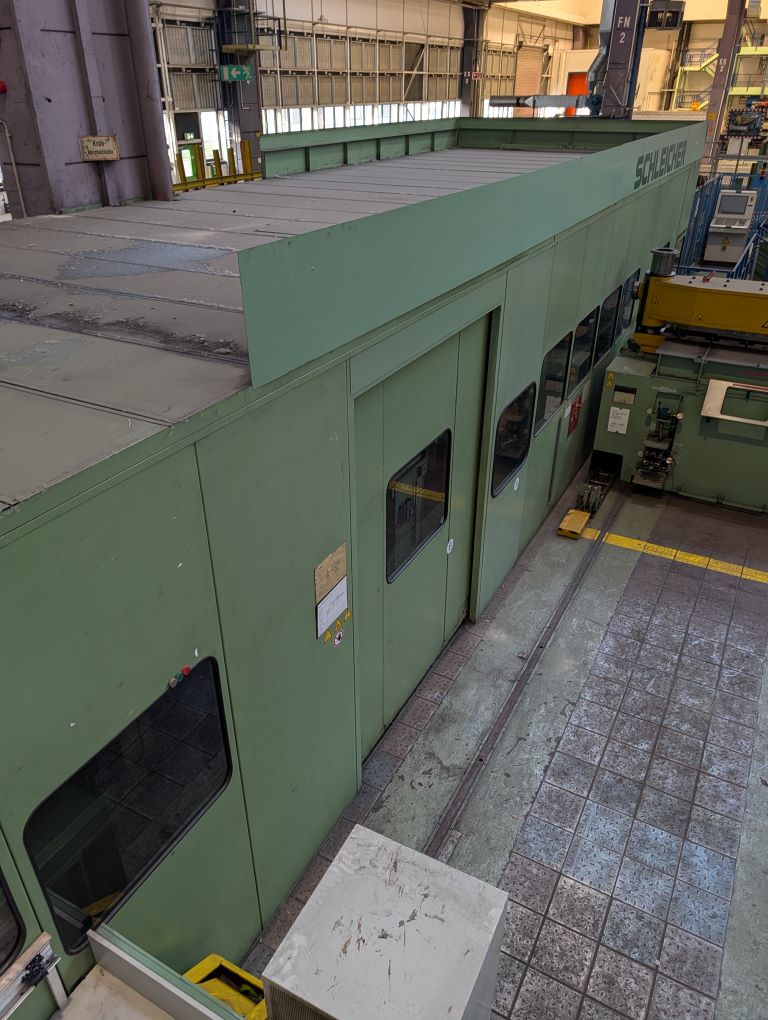

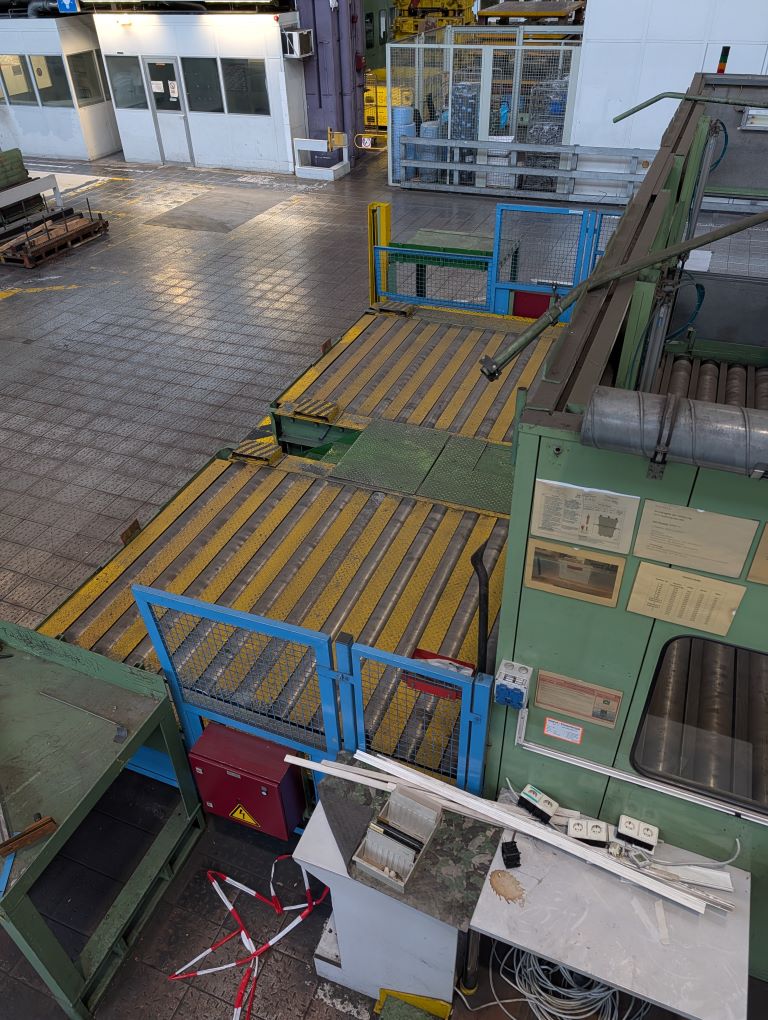

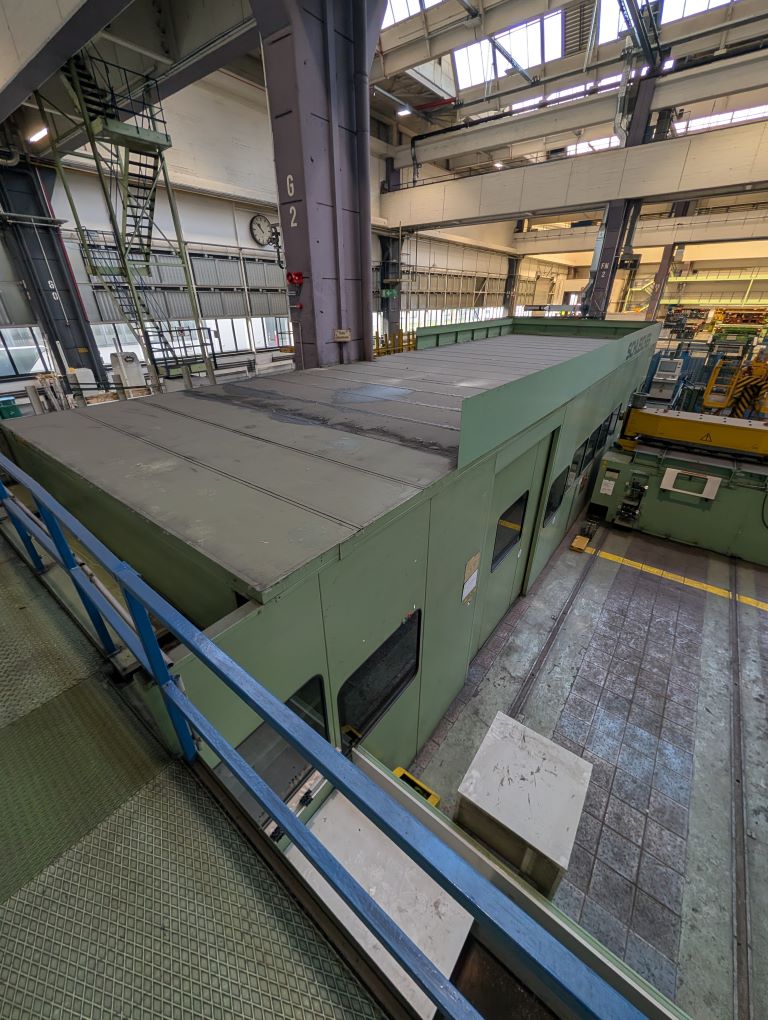

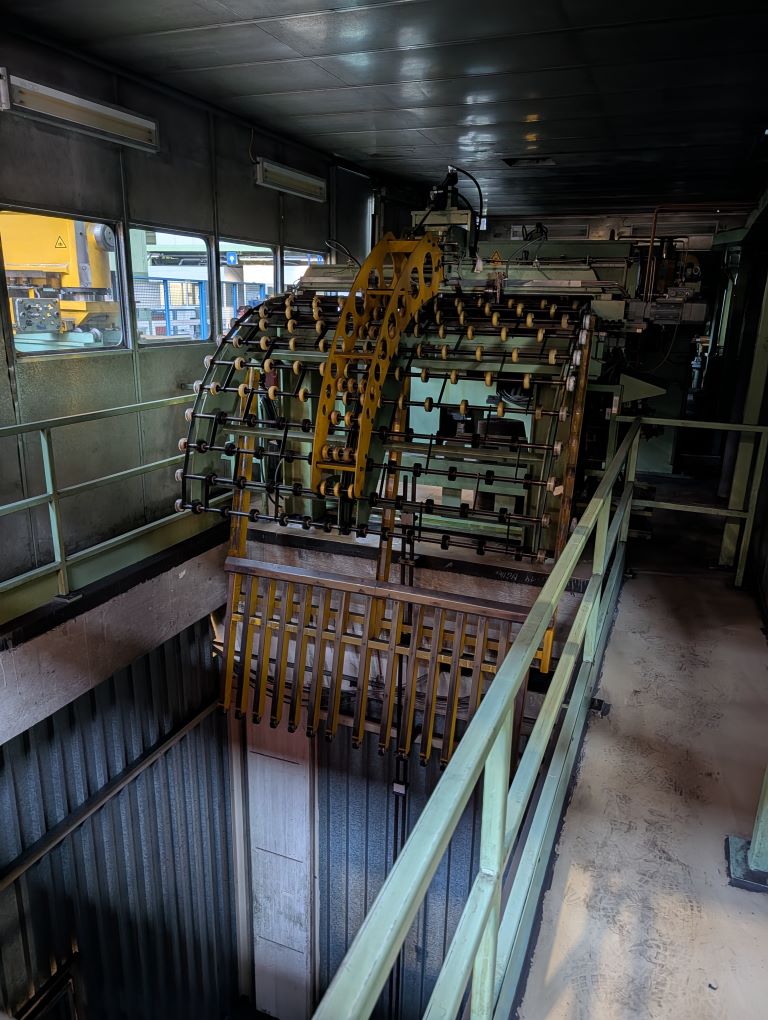

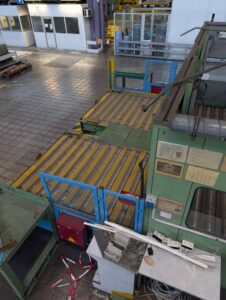

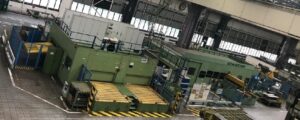

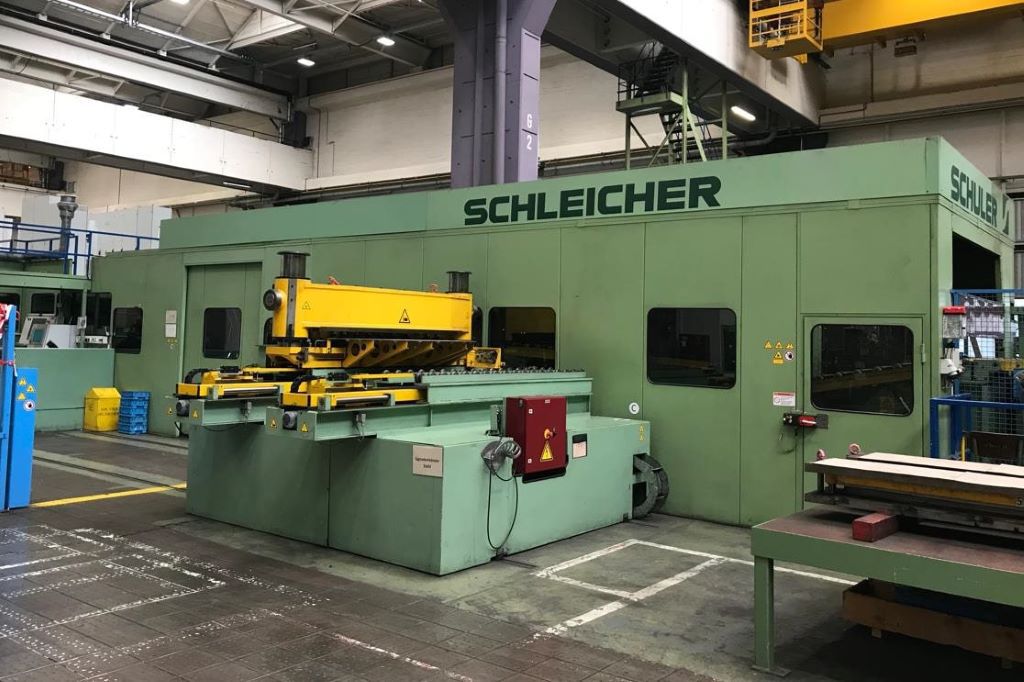

Blanking Coil Line Schleicher CTL 4.090
Schleicher CTL 4.090 blanking coil line - описание
Технические характеристики Schleicher CTL 4.090 (ID:76357)
| Type | Blanking coil line |
|---|---|
| Manufacturer | Schleicher |
| Model | CTL 4.090 |
| Tensile strength | 1000 N/mm² |
| Yield strength | 800 N/mm² |
| Strip width min. | 500 — 2000 mm |
| Thickness of strip min — max. | 0.6 — 2.0 mm |
| Maximal coil weight | 35.000 kg |
| Coil outer diameter min. | 800 mm |
| Coil outer diameter max. | 1900 mm |
| Maximum strip cross-section for steel | 2000 x 2.0 mm² |
| Max. sheet crowning in direction of flow | ±10/1000 mm |
| Swivel cutting angle range max. | ±15° |
| Swivel angle infinitely adjustable. | ±15° |
| Band width for straight cut | 500 — 2000 mm |
| Band width for bevel cut 15° | 500 — 2000 mm |
| Band width for bevel cut 30° | 500 — 1800 mm |
| Blade length approx. | 2150 mm |
| Cutting length, not stacked | 90-250 mm |
| Cutting length, stacked | 250-2000 mm |
| Cutting shape | Rectangle, Parallelogram, Trapezoid |
| Discharge to container after the shear | min. 90 mm |
| Maximum length | 2000 mm |
| Setting accuracy | 0.1 mm |
| Adjustable feed length | 0.1-9999.9 mm |
| Desired feed length | 90-2000 mm |
| Feed accuracy | ±0.2 mm |
Blanking Coil Line Schleicher - технологические процессы и операции
| Вырубка | Вырубка на этапе подготовки заготовки решает задачу отделения куска металла от всего листа или ленты по замкнутому контуру. Здесь важно не столько качество кромки, сколько скорость и экономия материала — заготовка всё равно пойдёт в дальнейшую обработку. |
|---|---|

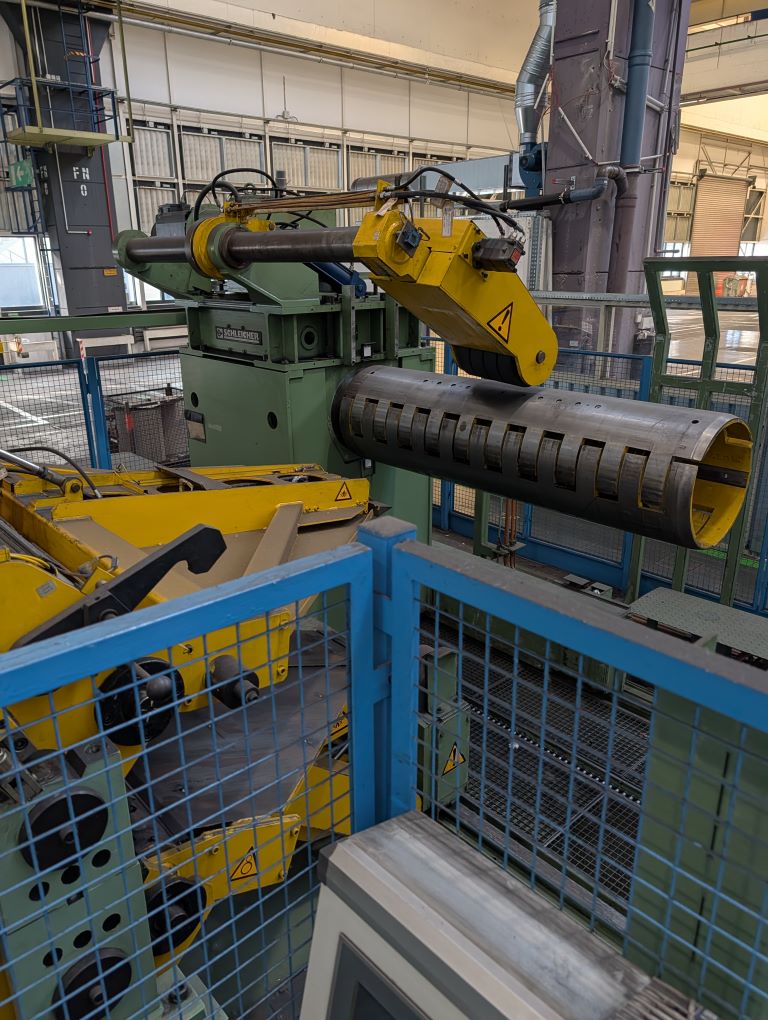

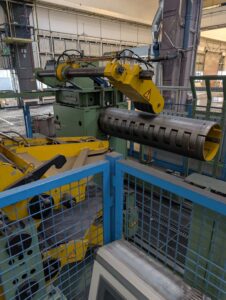

| Размотка | Размотка освобождает полосу металла от рулона и подаёт её в линию обработки с заданной скоростью и натяжением. Операция обеспечивает непрерывность производственного цикла и правильное положение ленты перед штамповкой. От стабильности подачи зависит ритм всего производства и качество последующих операций. |
| Резка на ножницах | Металл разрезается по прямой линии сдвигом режущих кромок. Процесс быстрый, не требует нагрева и сложной оснастки. Применяется для раскроя листов и полос перед дальнейшей штамповкой. |
| Правка | Лист или полоса после прокатки и транспортировки редко бывают идеально ровными. Правка устраняет кривизну, волнистость и внутренние напряжения, пропуская металл через систему роликов, расположенных в шахматном порядке. После такой обработки заготовка получает ровную геометрию, что критически важно для точной штамповки. |
