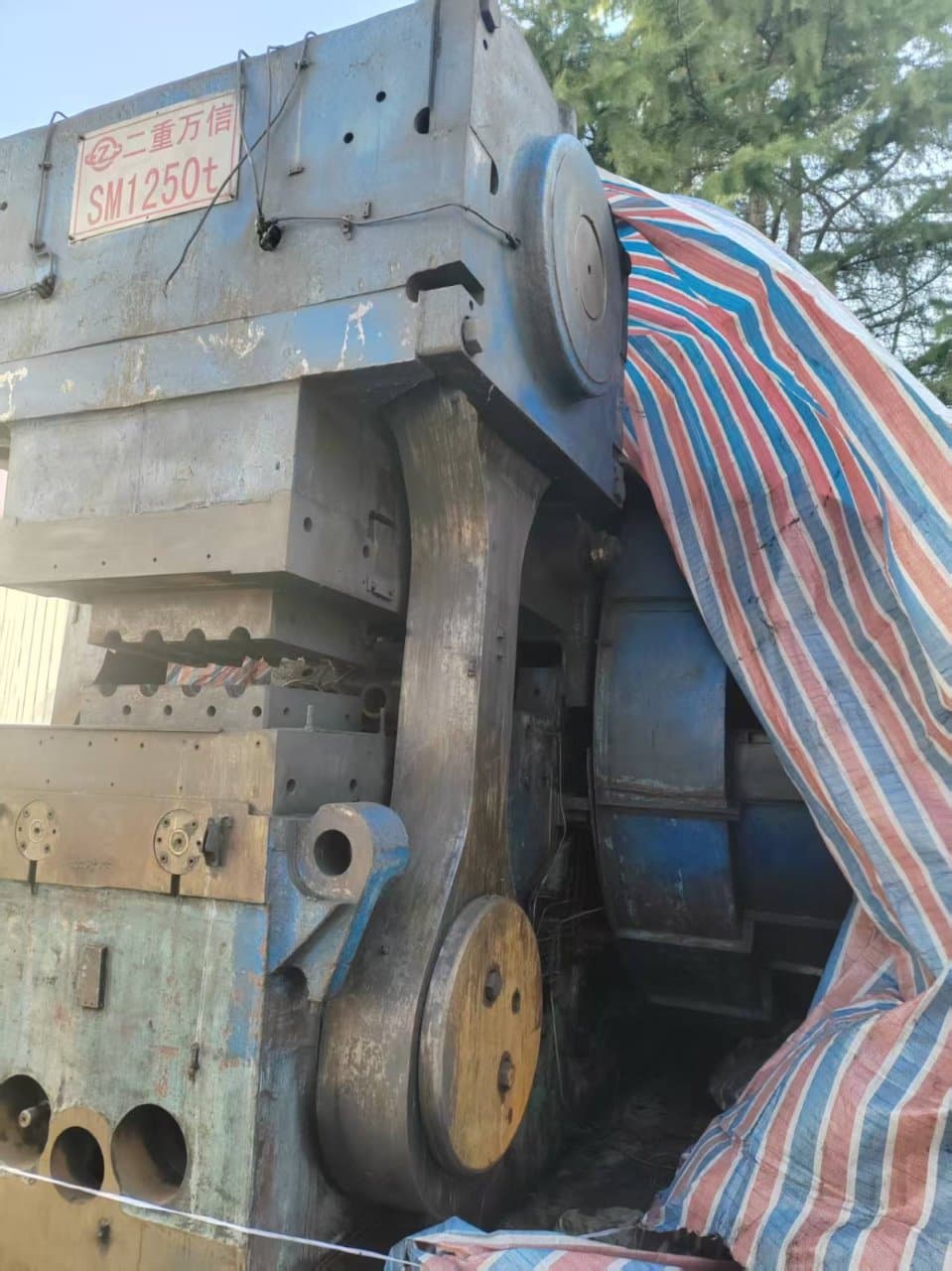

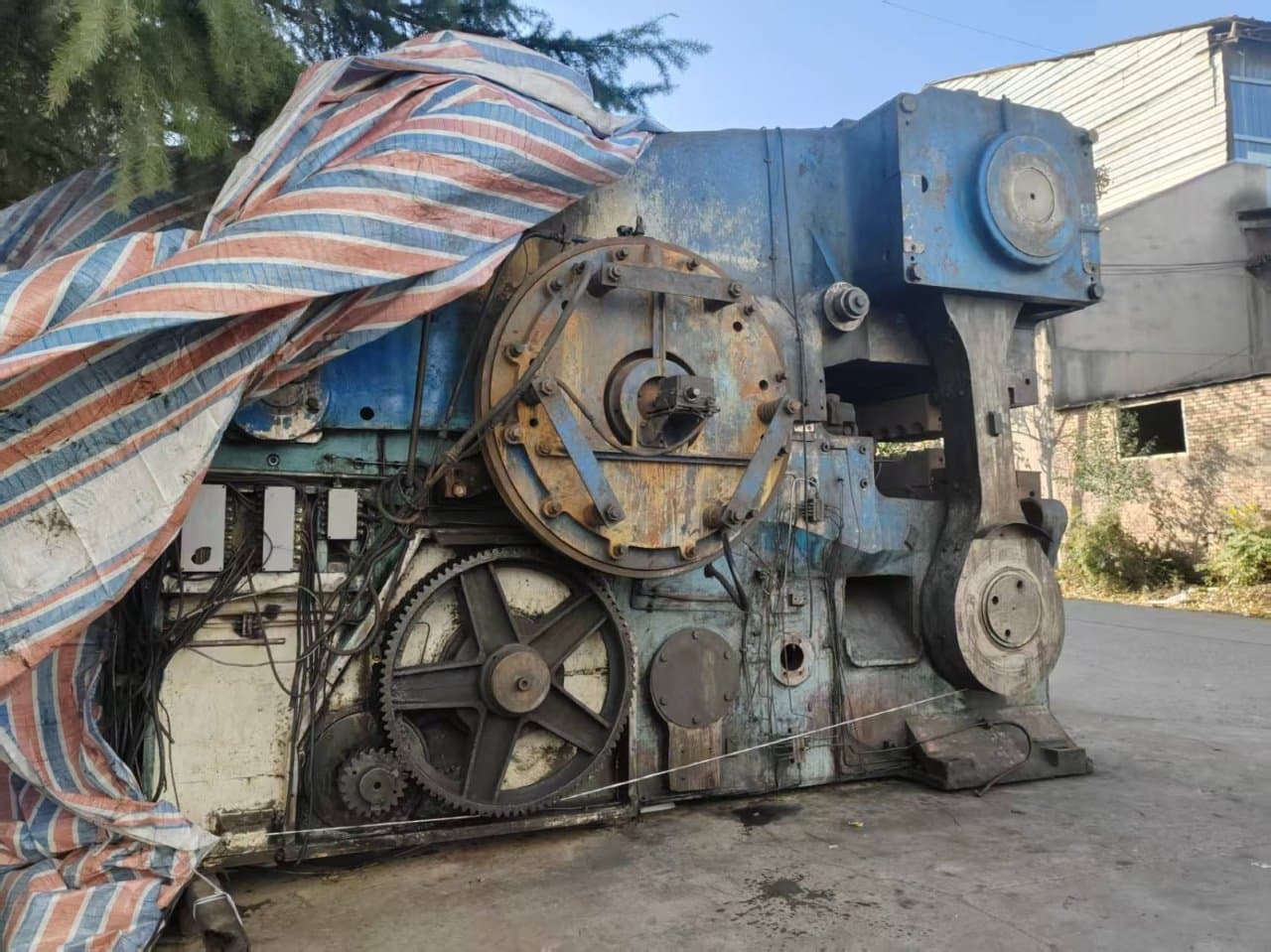

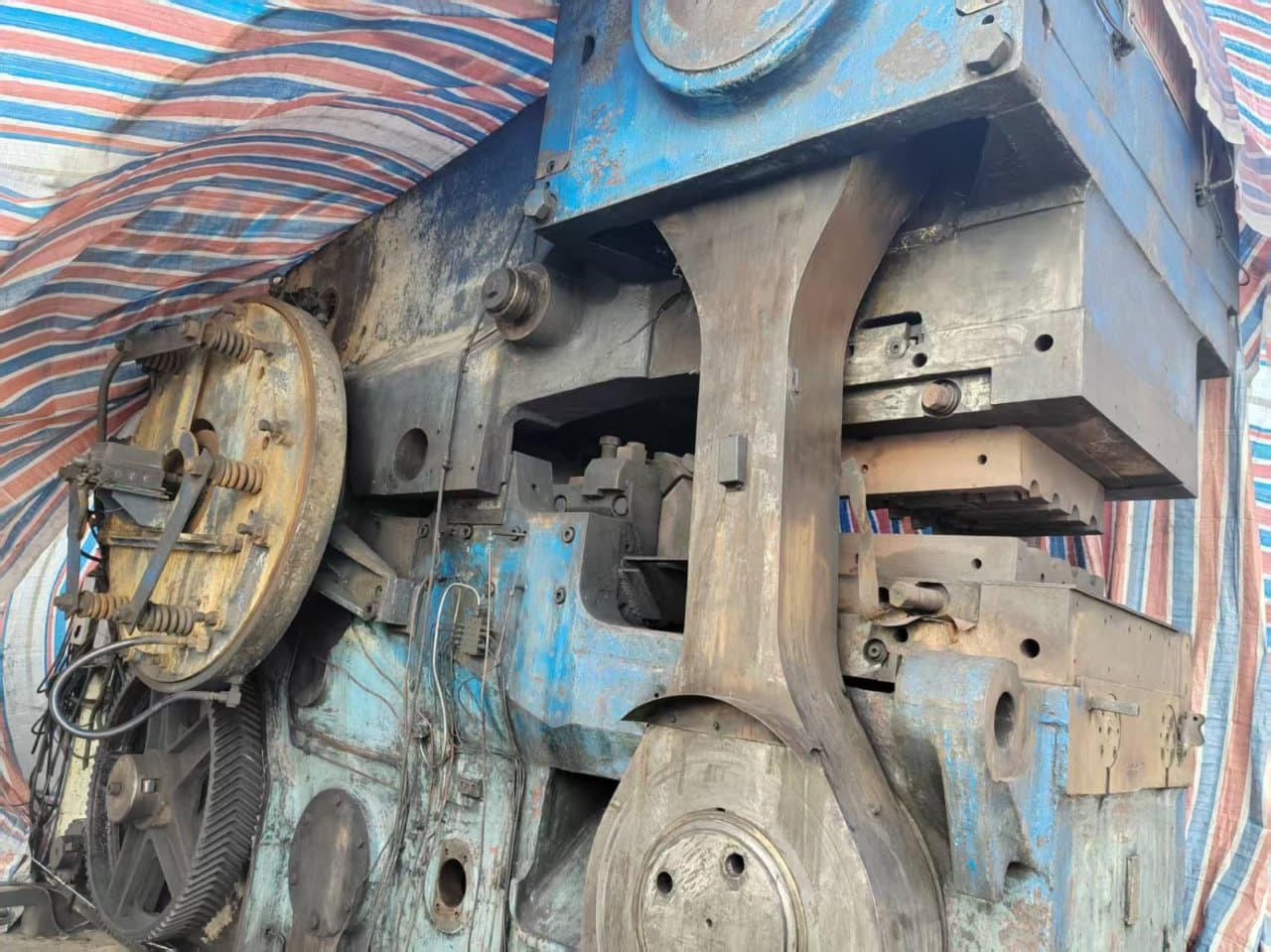

Горизонтально-ковочная машина China Erzhong SM1250T - 1250 тонн
China Erzhong SM1250T горизонтально-ковочная машина - описание
Технические характеристики China Erzhong SM1250T (ID:76478)
| Type | Forging upsetter |
|---|---|
| Manufacturer | China Erzhong |
| Model | SM1250T |
| Nominal force | 12500 kN / 1250 ton |
| Clamping force | 1700 kN / 170 ton |
| Stroke | 460 mm |
| Effective stroke after clamping | 245 mm |
| Return stroke before clamping | 130 mm |
| SPM | 28 |
| Clamping die opening | 205 mm |
| Clearance between slide and clamping die | 380 mm |
| Die size | 705 x 720 x 250 mm |
| Main motor power | 60 kW |
| Overall dimensions | 7645 x 3825 x 4149 mm |
| Weight | 132000 kg |
Горизонтально-ковочная машина China Erzhong - технологические процессы и операции
| Ковка | Процесс пластической деформации металла, при котором заготовка изменяет форму под воздействием ударов или статического давления. В ходе ковки структура металла уплотняется, устраняются внутренние неоднородности, а механические свойства материала улучшаются. Благодаря этому кованые изделия отличаются высокой прочностью и надёжностью при эксплуатации под значительными нагрузками. Ковка применяется как для получения готовых деталей, так и для подготовки заготовок под последующую штамповку. |
|---|---|
| Предварительная формовка | Предварительная формовка подготавливает заготовку к основной операции штамповки, придавая ей приближенную форму будущей детали. Металл распределяется в штампе, облегчая окончательное заполнение и снижая износ инструмента. Этот промежуточный этап повышает точность и качество готового изделия. |
| Осадка | В основе высадки лежит способность металла к пластическому течению при сжатии. Когда заготовка осаживается с торца, материал устремляется в стороны, увеличивая поперечное сечение именно там, где это задумано конструкцией детали. Так формируются головки болтов, фланцы, бурты и ступенчатые переходы. Операция выполняется на горизонтально-ковочных машинах и прессах, обеспечивая высокую точность и повторяемость при серийном выпуске крепёжных и стержневых изделий. |
| Высадка | Формирование головки на конце стержневой заготовки — базовая операция при массовом производстве крепежа. Металл осаживается в осевом направлении и под давлением заполняет полость штампа, принимая форму будущей головки. Процесс идёт на холодно-высадочных автоматах и горячевысадочных прессах, обеспечивая высокую скорость и минимальный расход материала. Полученные заготовки идут на болты, заклёпки, шпильки и другие детали с утолщённым концом. |
| Пробивка | Отверстие в объёмной заготовке — задача, с которой справляется объёмная прошивка. Металл не высверливается, а продавливается: пуансон вдавливается в заготовку, вытесняя материал в стороны и формируя сквозное или глухое отверстие. Операция выполняется на прессах, сохраняя структуру металла вокруг отверстия неразрушенной. Применяется при производстве втулок, колец и полых валов. |
| Прошивка | Прошивка формирует отверстие в объёмной заготовке, продавливая инструмент сквозь материал без его удаления. Металл вытесняется в стороны, образуя сквозное или глухое отверстие с сохранением структуры вокруг него. Операция выполняется на прессах и применяется при производстве полых деталей — втулок, колец, валов. |
