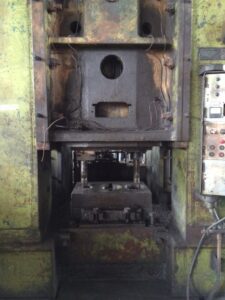

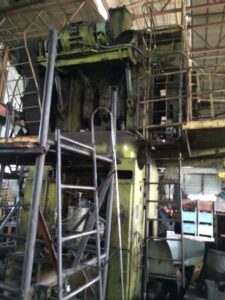

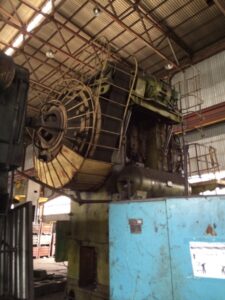

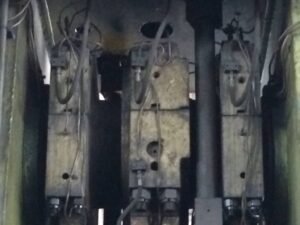

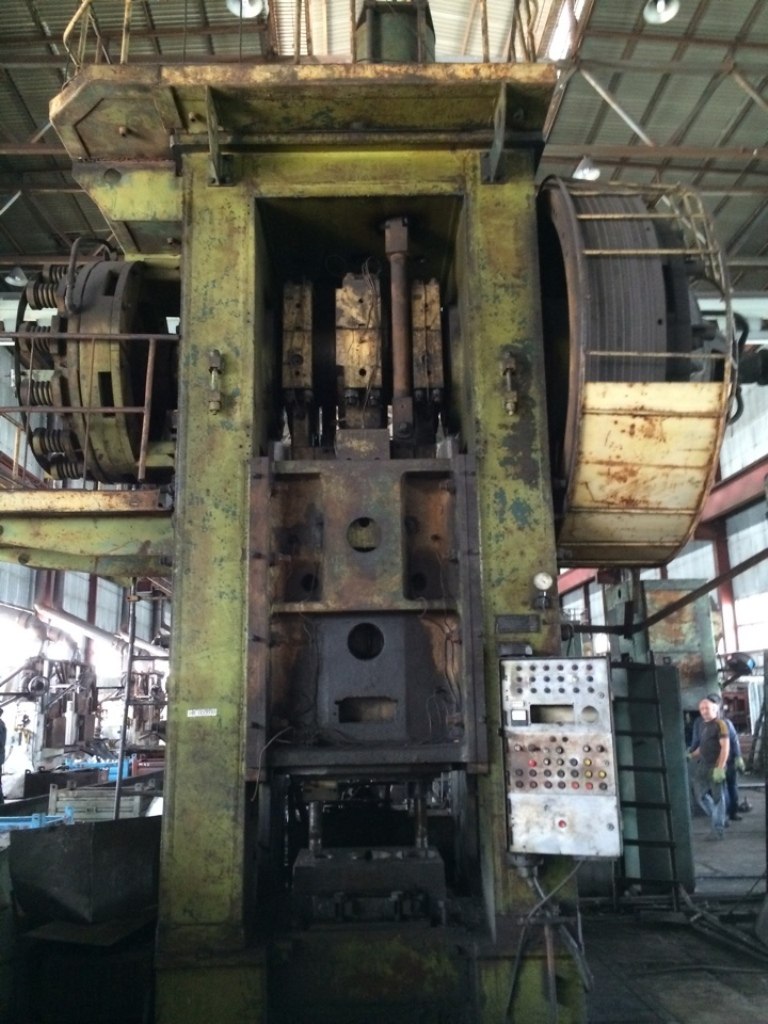

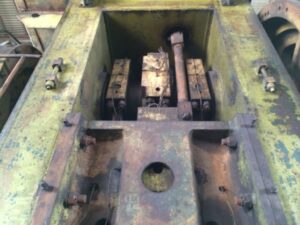

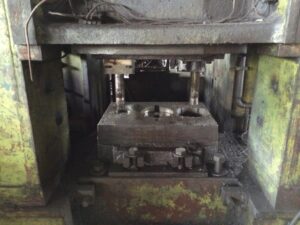

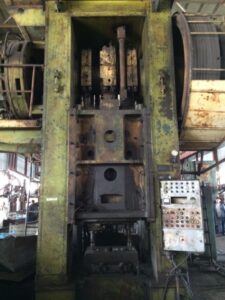

Горячештамповочный пресс TMP Voronezh K04.196.840 - 1000 тонн
TMP Voronezh K04.196.840 горячештамповочный пресс - описание
Технические характеристики TMP Voronezh K04.196.840 (ID:75625)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K04.196.840 |
| YOM | 1986 |
| Rated capacity | 1000 tons |
| Capacity of the inner slider | 600 tons |
| Capacity of the external slider | 400 tons |
| Slide stroke | 250 mm |
| Slide strokes per 1 min | 90 |
| Distance between table and punch plate of slider in case of upper table location | |
| Inner slider | 435 mm |
| External slider | 655 mm |
| Adjustemnt of distance between table and slider | 10 mm |
| Upper ejector | |
| Stroke | 15 mm |
| Power | 20 kN |
| Bottom ejector | |
| Stroke | 40 mm |
| Power | 180 kN |
| Bed dimensions | 1000 x 1000 mm |
| Slide dimensions | |
| Left-to-right | 900 mm |
| Front-to-back | 800 mm |
| Diameter of the inner slider | 290 mm |
| Window size in the column | 810 x 600 mm |
| Overall dimensions | |
| Width | 5240 mm |
| Length | 3000 mm |
| Height above floor | 5950 mm |
| Total weight | 93000 kg |
Горячештамповочный пресс TMP Voronezh - технологические процессы и операции
| Ковка | Процесс пластической деформации металла, при котором заготовка изменяет форму под воздействием ударов или статического давления. В ходе ковки структура металла уплотняется, устраняются внутренние неоднородности, а механические свойства материала улучшаются. Благодаря этому кованые изделия отличаются высокой прочностью и надёжностью при эксплуатации под значительными нагрузками. Ковка применяется как для получения готовых деталей, так и для подготовки заготовок под последующую штамповку. |
|---|---|
| Горячая объемная штамповка | Горячая объемная штамповка — это процесс формообразования металла под давлением при повышенных температурах. Нагрев снижает сопротивление деформированию, позволяя материалу легче заполнять полость штампа. Процесс обеспечивает высокую производительность и возможность получения сложных форм. Применяется для изготовления поковок из стали и сплавов в серийном и массовом производстве. |
| Штамповка в закрытых штампах | Заготовка деформируется внутри полости штампа, ограничивающей течение металла и заставляющей его заполнять точную форму инструмента. Под высоким давлением материал растекается в каждое углубление и деталь штампа, формируя деталь с точной геометрией. Метод обеспечивает высокую точность и повторяемость, являясь стандартом для серийного и массового производства сложных поковок. |
| Предварительная формовка | Предварительная формовка подготавливает заготовку к основной операции штамповки, придавая ей приближенную форму будущей детали. Металл распределяется в штампе, облегчая окончательное заполнение и снижая износ инструмента. Этот промежуточный этап повышает точность и качество готового изделия. |
| Прошивка | Прошивка формирует отверстие в объёмной заготовке, продавливая инструмент сквозь материал без его удаления. Металл вытесняется в стороны, образуя сквозное или глухое отверстие с сохранением структуры вокруг него. Операция выполняется на прессах и применяется при производстве полых деталей — втулок, колец, валов. |
