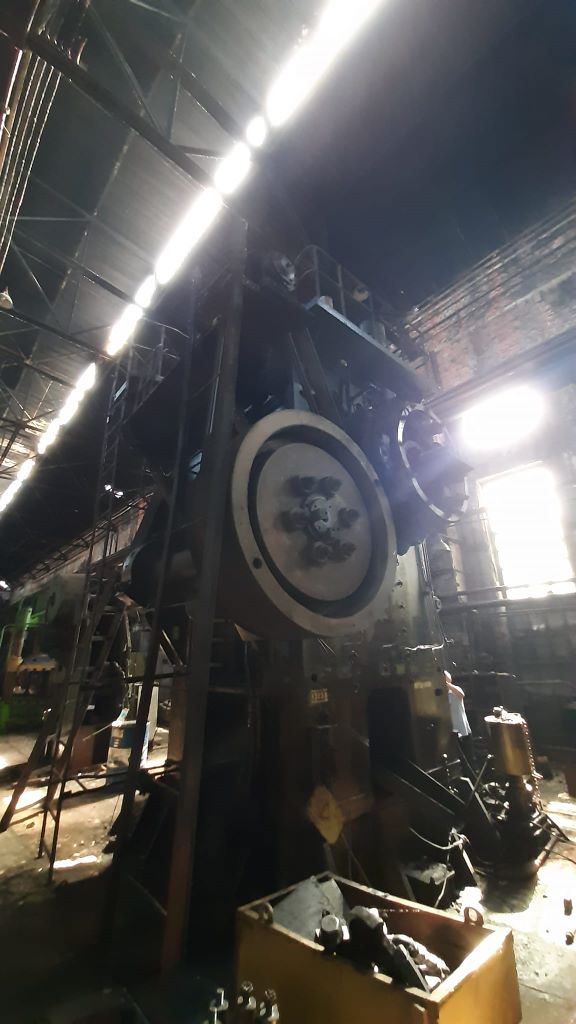

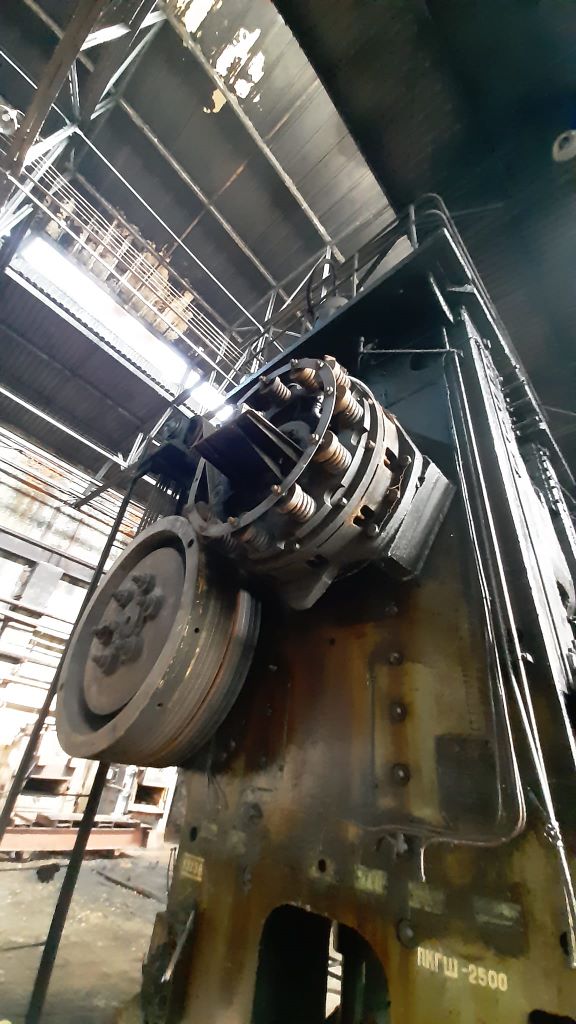

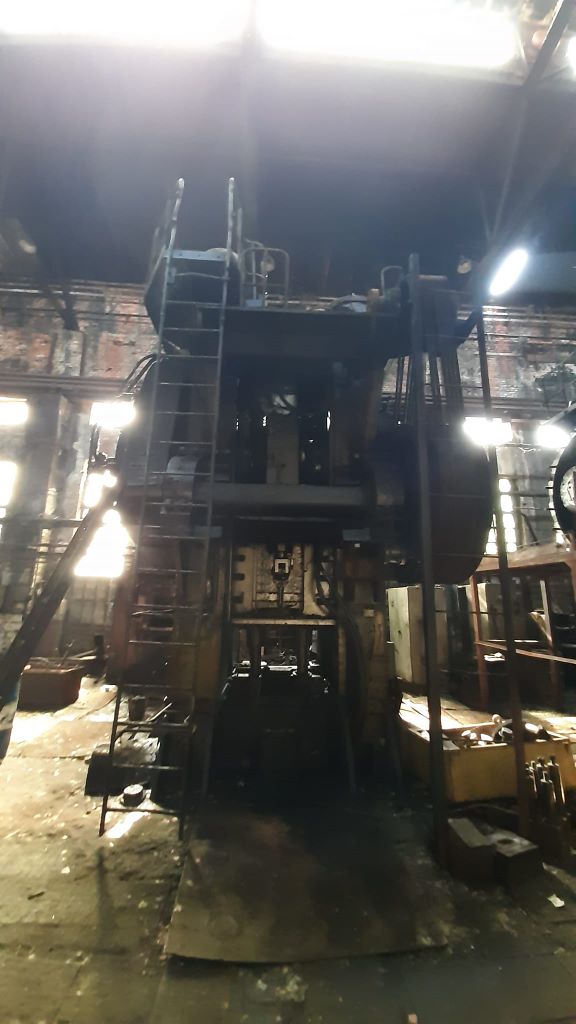

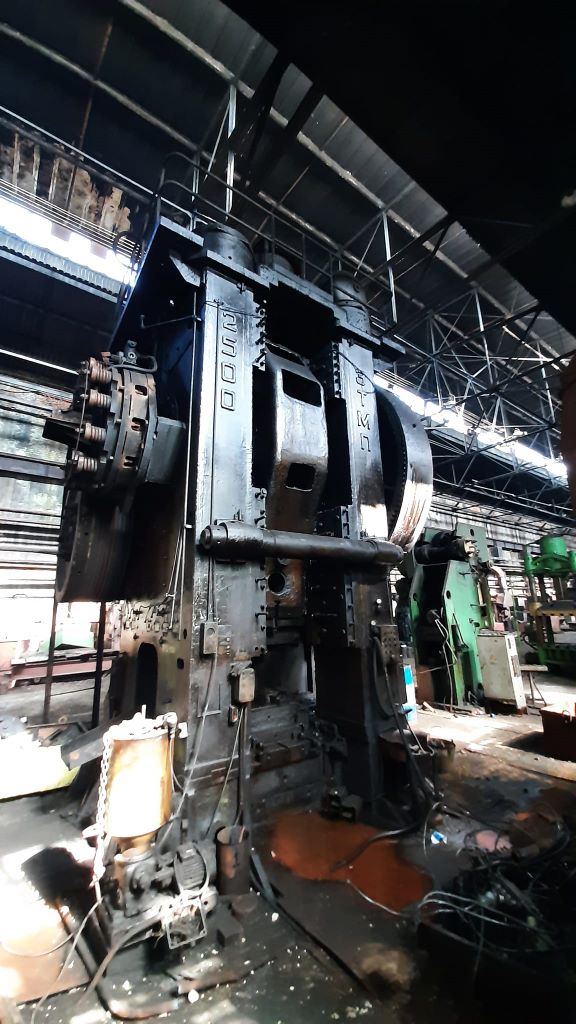

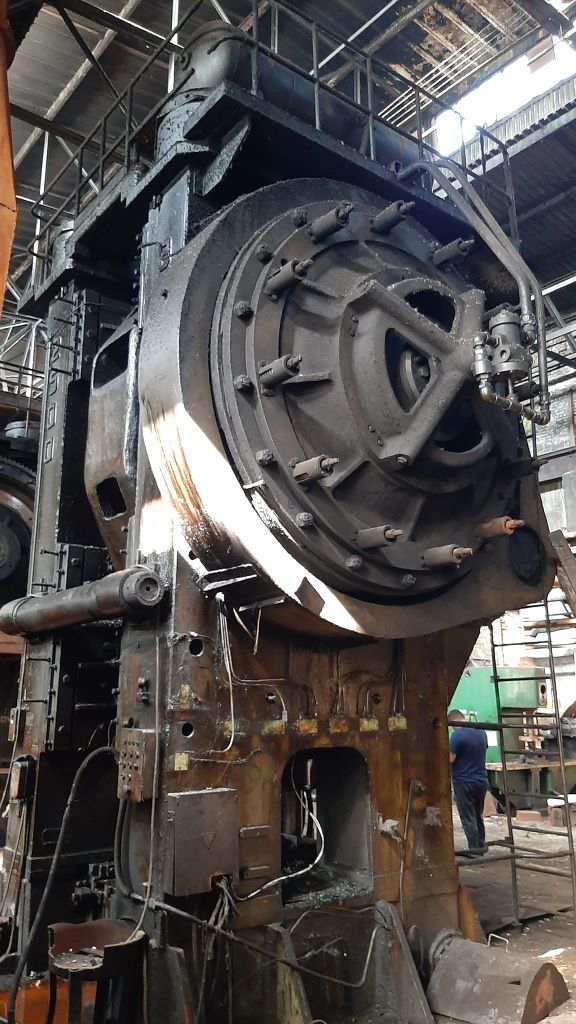

Горячештамповочный пресс TMP Voronezh K8544 - 2500 тонн
TMP Voronezh K8544 горячештамповочный пресс - описание
Технические характеристики TMP Voronezh K8544 (ID:S89825)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K8544 |
| Capacity | 2500 ton |
| Table dimensions | 1200 x 1400 mm |
| Ram dimensions | 1070 x 1120 mm |
| Ram stroke | 350 mm |
| Shut height | 890 mm |
| Table-to-ram adjustment | 10 mm |
| Distance between columns | 1320 mm |
| Table height above floor | 450 mm |
| Upper knockout stroke | 6,3 x 50 / ton x mm |
| Lower knockout stroke | 10 x 50 / ton x mm |
| Number of strokes per minute | 60 |
| Working strokes per minute | 20 |
| Working air pressure | 5 kg/cm |
| Main motor power | 132 kW |
| Voltage | 380 V |
| Overall press dimensions | 5350 x 4680 x 8250 mm |
| Press weight, app. | 203000 kg |
Горячештамповочный пресс TMP Voronezh - технологические процессы и операции
| Ковка | Процесс пластической деформации металла, при котором заготовка изменяет форму под воздействием ударов или статического давления. В ходе ковки структура металла уплотняется, устраняются внутренние неоднородности, а механические свойства материала улучшаются. Благодаря этому кованые изделия отличаются высокой прочностью и надёжностью при эксплуатации под значительными нагрузками. Ковка применяется как для получения готовых деталей, так и для подготовки заготовок под последующую штамповку. |
|---|---|
| Горячая объемная штамповка | Горячая объемная штамповка — это процесс формообразования металла под давлением при повышенных температурах. Нагрев снижает сопротивление деформированию, позволяя материалу легче заполнять полость штампа. Процесс обеспечивает высокую производительность и возможность получения сложных форм. Применяется для изготовления поковок из стали и сплавов в серийном и массовом производстве. |
| Штамповка в закрытых штампах | Заготовка деформируется внутри полости штампа, ограничивающей течение металла и заставляющей его заполнять точную форму инструмента. Под высоким давлением материал растекается в каждое углубление и деталь штампа, формируя деталь с точной геометрией. Метод обеспечивает высокую точность и повторяемость, являясь стандартом для серийного и массового производства сложных поковок. |
| Предварительная формовка | Предварительная формовка подготавливает заготовку к основной операции штамповки, придавая ей приближенную форму будущей детали. Металл распределяется в штампе, облегчая окончательное заполнение и снижая износ инструмента. Этот промежуточный этап повышает точность и качество готового изделия. |
| Прошивка | Прошивка формирует отверстие в объёмной заготовке, продавливая инструмент сквозь материал без его удаления. Металл вытесняется в стороны, образуя сквозное или глухое отверстие с сохранением структуры вокруг него. Операция выполняется на прессах и применяется при производстве полых деталей — втулок, колец, валов. |
