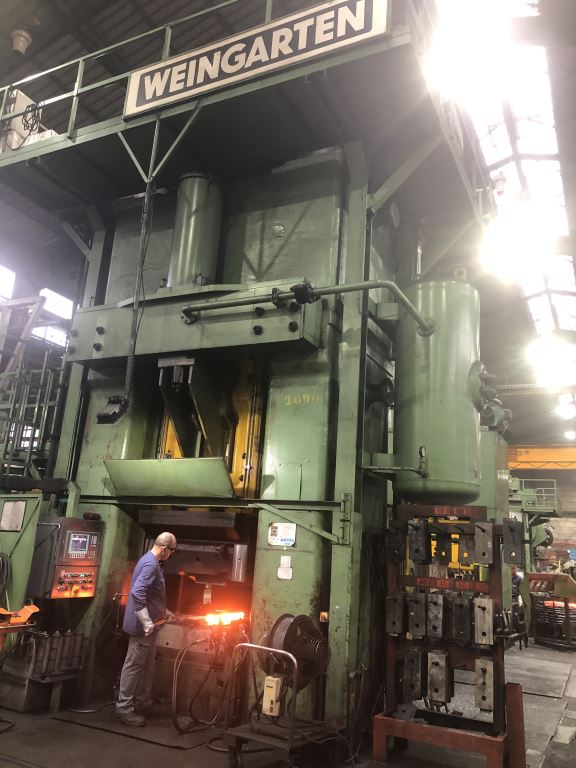

Винтовой пресс Weingarten PSH 4-560 - 5300 тонн
Weingarten PSH 4-560 винтовой пресс - описание
Технические характеристики Weingarten PSH 4-560 (ID:76367)
| Type | Screw press |
|---|---|
| Manufacturer | Weingarten |
| Model | PSH 4-560 |
| Year of manufacture | 1990 |
| Maxi continous Forging force | 5300 ton |
| Spoting maxi force | 6300 ton |
| Brut Power with a stroke of 500 mm | 630 Kns |
| Screw diameter | 560 mm |
| Maxi Stroke | 600 mm |
| Mini Stroke | 250 mm |
| Cycle time for W max | 3.5 sec |
| Stroke / min | 15 |
| Distance between table and ram | 1250 mm |
| Stroke down | 1250 mm |
| Stroke Up | 1850 mm |
| Clearance between slides | 1500 mm |
| Table sizewidth x deepness | 1300 x 1400 mm |
| Space between Upright | 1500 mm |
| Height | 600 mm |
| Ram size | 1300 x 1400 mm |
| Height above floor level | 7500 mm |
| Approx Weight | 230 Tons |
Винтовой пресс Weingarten - технологические процессы и операции
| Ковка | Процесс пластической деформации металла, при котором заготовка изменяет форму под воздействием ударов или статического давления. В ходе ковки структура металла уплотняется, устраняются внутренние неоднородности, а механические свойства материала улучшаются. Благодаря этому кованые изделия отличаются высокой прочностью и надёжностью при эксплуатации под значительными нагрузками. Ковка применяется как для получения готовых деталей, так и для подготовки заготовок под последующую штамповку. |
|---|---|
| Cold forging | Холодная объемная штамповка — это процесс формообразования металла под давлением при комнатной температуре. Отсутствие нагрева обеспечивает высокую точность размеров и чистоту поверхности. Благодаря наклёпу готовые изделия приобретают повышенную прочность. Процесс применяется для изготовления точных деталей с жёсткими допусками. |
| Горячая объемная штамповка | Горячая объемная штамповка — это процесс формообразования металла под давлением при повышенных температурах. Нагрев снижает сопротивление деформированию, позволяя материалу легче заполнять полость штампа. Процесс обеспечивает высокую производительность и возможность получения сложных форм. Применяется для изготовления поковок из стали и сплавов в серийном и массовом производстве. |
| Штамповка в закрытых штампах | Заготовка деформируется внутри полости штампа, ограничивающей течение металла и заставляющей его заполнять точную форму инструмента. Под высоким давлением материал растекается в каждое углубление и деталь штампа, формируя деталь с точной геометрией. Метод обеспечивает высокую точность и повторяемость, являясь стандартом для серийного и массового производства сложных поковок. |
| Предварительная формовка | Предварительная формовка подготавливает заготовку к основной операции штамповки, придавая ей приближенную форму будущей детали. Металл распределяется в штампе, облегчая окончательное заполнение и снижая износ инструмента. Этот промежуточный этап повышает точность и качество готового изделия. |
| Калибровка | Завершающая операция, доводящая поковку до точных размеров. Заготовка помещается в калибровочный штамп, где под давлением её поверхность выравнивается, а геометрия приводится к заданным допускам. Этот процесс устраняет мелкие искажения формы, оставшиеся после предыдущих операций. В результате деталь получает стабильные размеры и гладкую поверхность без дополнительной механической обработки. |
