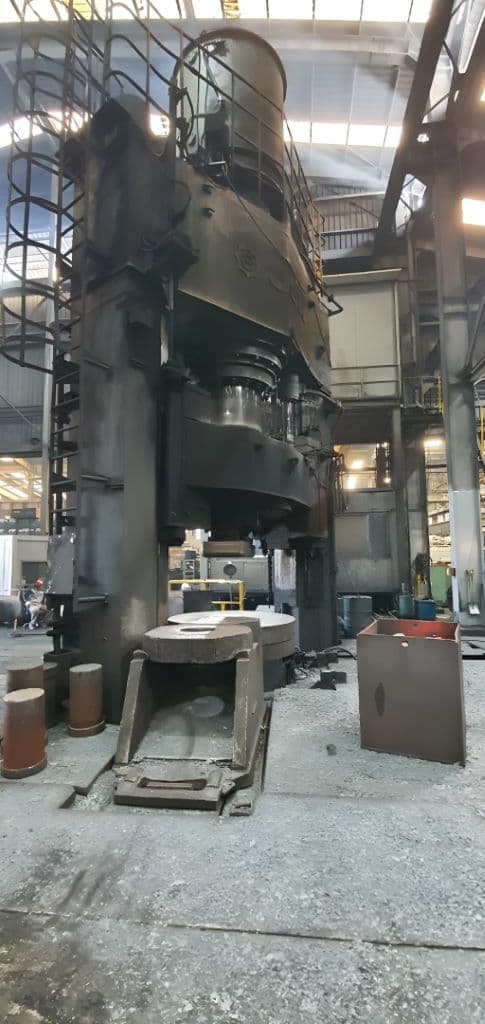

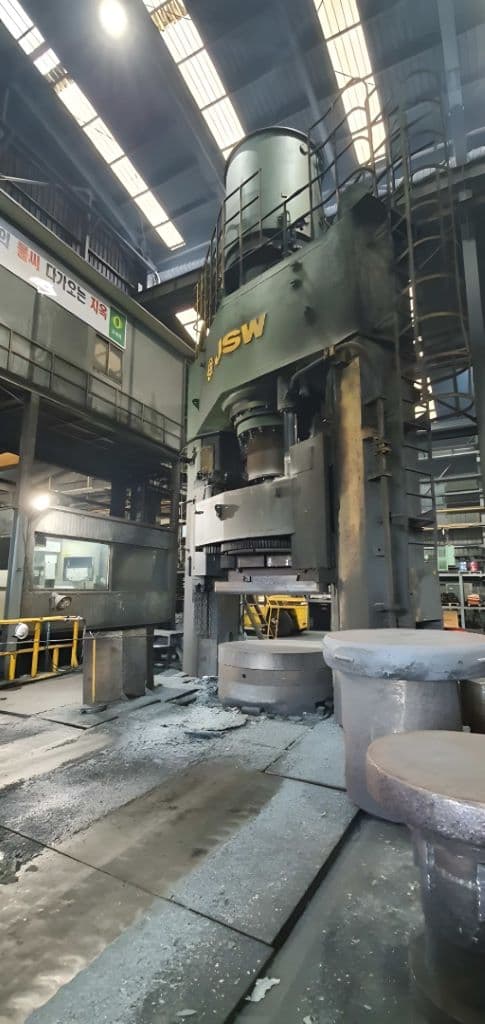

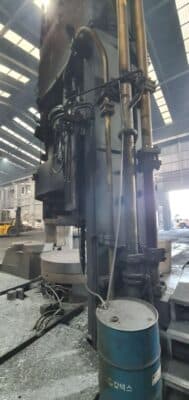

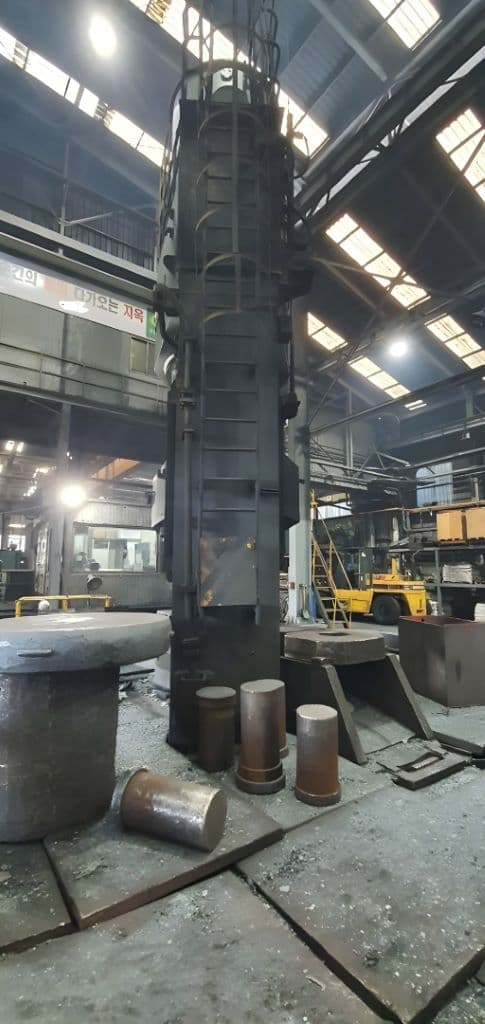

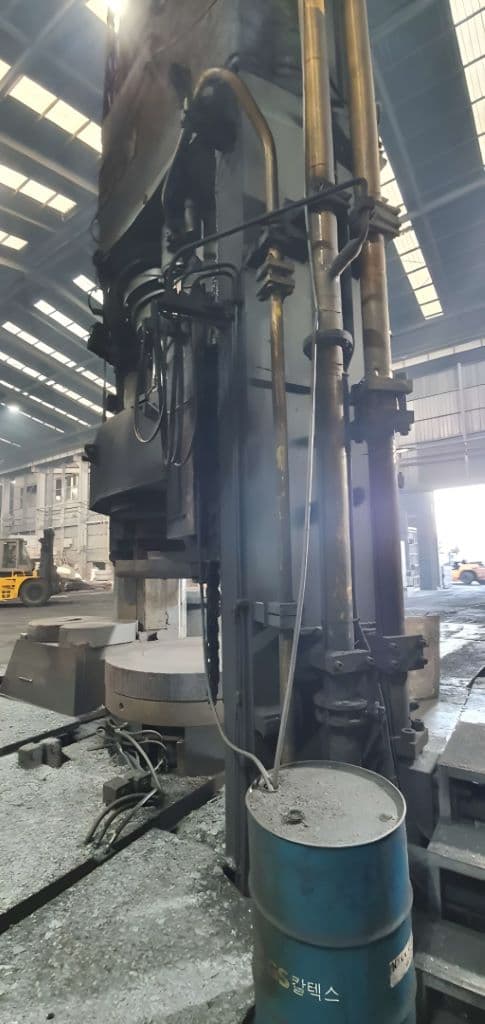

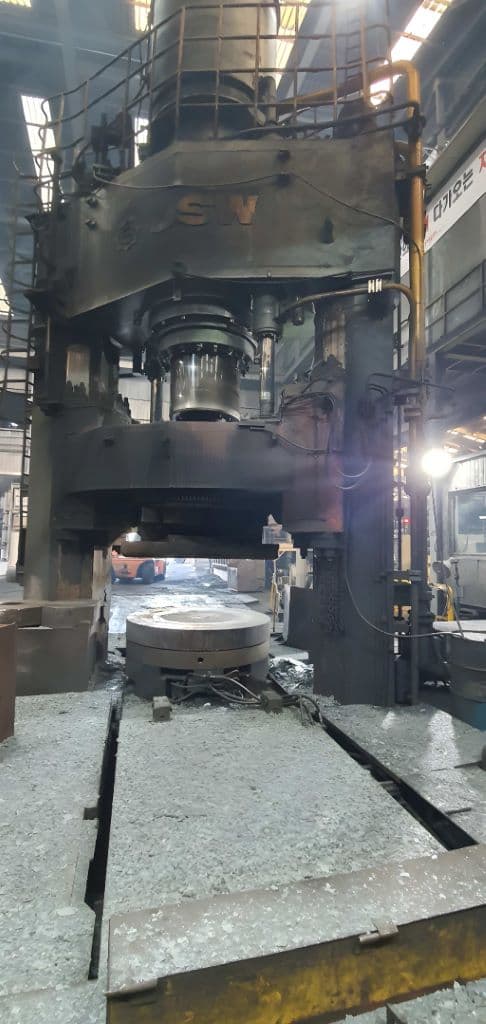

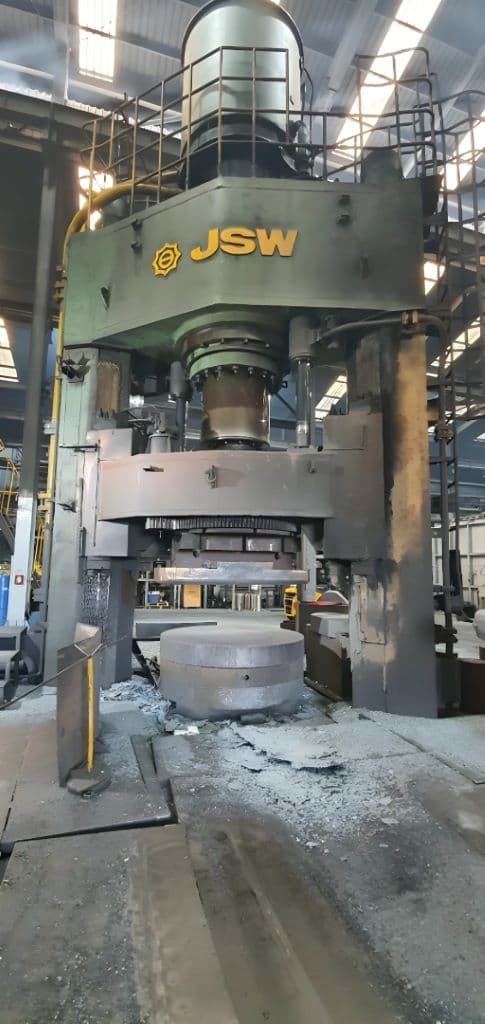

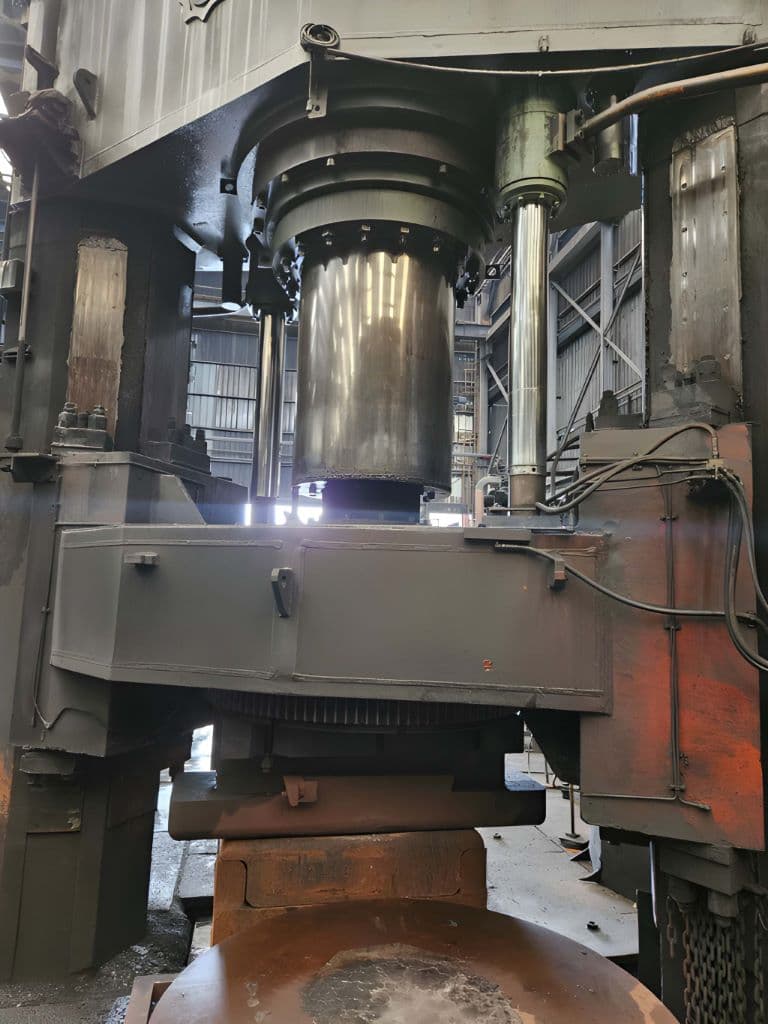

Пресс открытой ковки JSW 2500 MT - 2500 тонн
JSW 2500 MT пресс открытой ковки - описание
Технические характеристики JSW 2500 MT (ID:76449)
| Type | Open die forging press |
|---|---|
| Manufacturer | JSW |
| Model | 2500 MT |
| Year of manufacture | 1987 |
| Year of overhaul | 1999 |
| Press Specifications | |
| Capacity | 2500 tons (300 kg/cm²) |
| Upsetting Force at Static Working Pressure | 25 MN (234 bar) |
| Stroke | 1000 mm |
| Press Daylight | 2489 mm |
| Distance Between Side Flame | 1549 mm |
| Number of Pull Back Cylinder | 1 |
| Allowable Eccentric Load at 25 MN | 200 mm radius |
| Forging Tolerance Measure on Hot Workpiece | ±1 mm |
| Die Table Area (Width x Length x Stroke) | 1400 x 3365 x 1500 mm |
| Press Speeds | |
| Forging & Upsetting at 25 MN | 58 mm/sec |
| Advance Speed, Fast/Slow | 250/10 mm/sec |
| Die Table Slide Forward, Fast/Slow | 250/5 mm/sec |
| Press Forces | |
| Forging & Upsetting at 234 bar | 25 MN (2500 tons) |
| Return at 234 bar | 3.5 MN (350 tons) |
| Table Shift at 234 bar (Forward) | 0.6 MN (60 tons) |
| Table Shift at 234 bar (Back) | 0.4 MN (40 tons) |

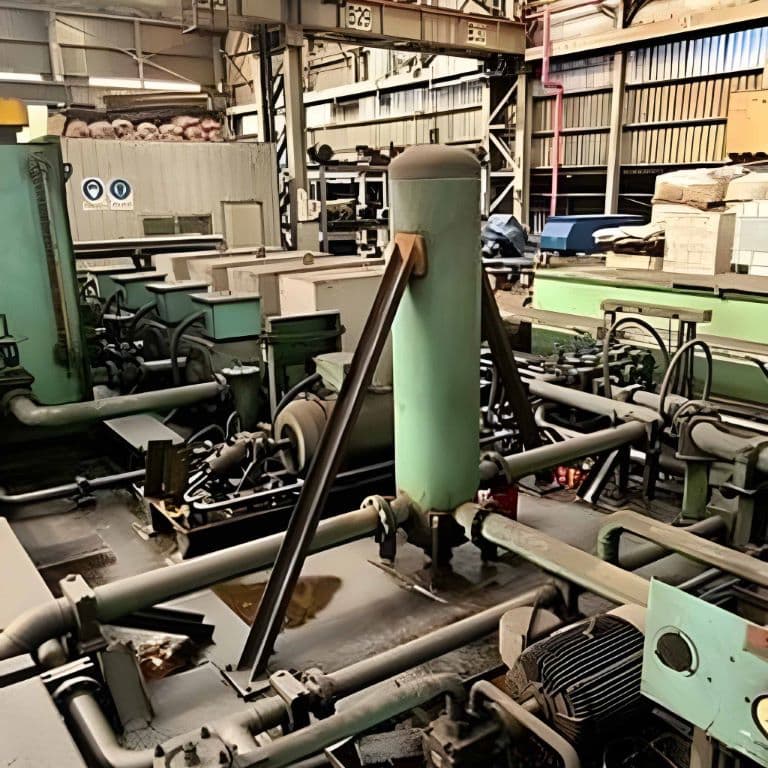

| Hydraulic Pumps (Main) | |
| Type | Axial Piston Pump |
| Quantity | 4 sets |
| Pressure Rate | 400 bar |
| Working Pressure | 350 bar |
| Model | Rexroth (A2F500, A2F125) |
| Total Flow | 2500 ℓ/min (315 bar) |
| Electric Main Motors | |
| 4 sets | 300 KW, 6P, 3300 volt, 60 Hz, IP54, F class, Single end shaft |
| Total Electric Power Supply | 1377 KW |

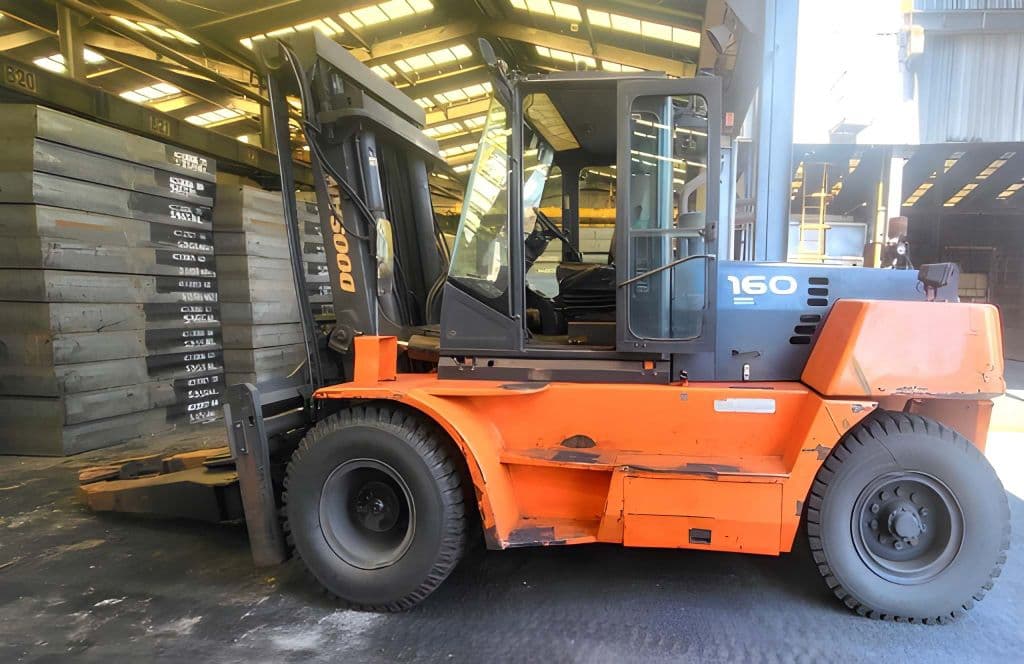

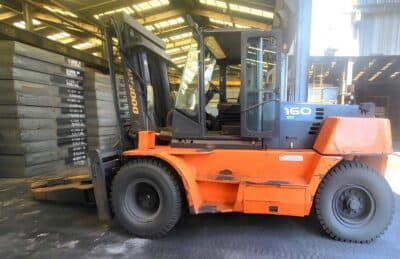

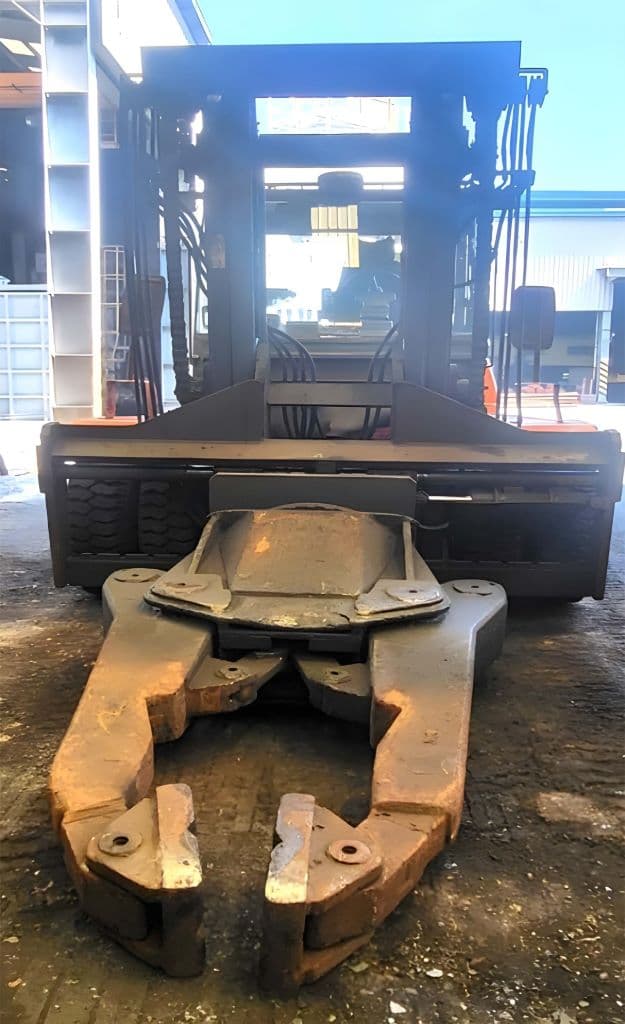

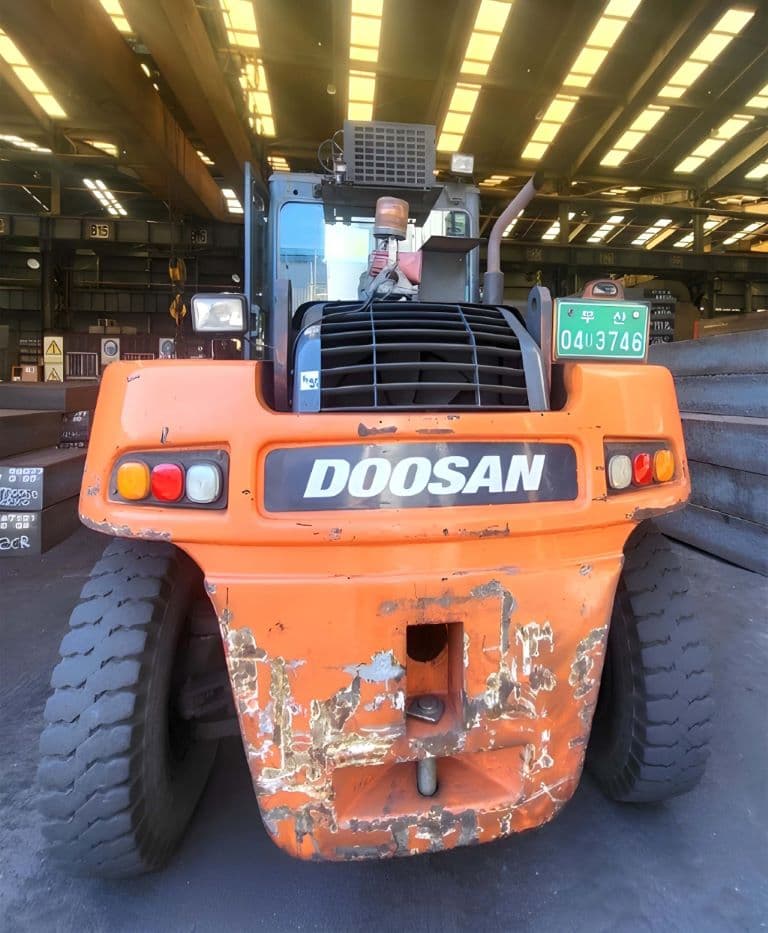

| Forklift Manipulator | |
| Type | Used Doosan or Daewoo 16 (15) Ton Forklift Type Manipulator |
| Model | D160S-5 |
| Year of Manufacture | 2007 |
| Actual Loading Capacity | 5 Ton |
| Length | 6065 mm |
| Width | 2490 mm |
| Height | 3170 mm |
| Gross Weight | 18.9 tons |
| Driving Type | Self-propelled (Tire Type) |
| Rated Power | 160/2100 PS/RPM |
| Number of Cylinders | 6 |
| Fuel Type | Diesel |
Пресс открытой ковки JSW - технологические процессы и операции
| Ковка | Процесс пластической деформации металла, при котором заготовка изменяет форму под воздействием ударов или статического давления. В ходе ковки структура металла уплотняется, устраняются внутренние неоднородности, а механические свойства материала улучшаются. Благодаря этому кованые изделия отличаются высокой прочностью и надёжностью при эксплуатации под значительными нагрузками. Ковка применяется как для получения готовых деталей, так и для подготовки заготовок под последующую штамповку. |
|---|---|
| Горячая объемная штамповка | Горячая объемная штамповка — это процесс формообразования металла под давлением при повышенных температурах. Нагрев снижает сопротивление деформированию, позволяя материалу легче заполнять полость штампа. Процесс обеспечивает высокую производительность и возможность получения сложных форм. Применяется для изготовления поковок из стали и сплавов в серийном и массовом производстве. |
| Open-die forging | Металл деформируется между плоскими или вырезными инструментами без бокового ограничения, свободно растекаясь во всех направлениях. Заготовка постепенно приобретает форму за счёт многократных ударов или ходов пресса, при этом оператор контролирует её положение между каждым шагом. Метод применяется для производства крупных поковок — валов, дисков, колец, где важна глубокая проработка внутренней структуры. |
| Предварительная формовка | Предварительная формовка подготавливает заготовку к основной операции штамповки, придавая ей приближенную форму будущей детали. Металл распределяется в штампе, облегчая окончательное заполнение и снижая износ инструмента. Этот промежуточный этап повышает точность и качество готового изделия. |
| Прошивка | Прошивка формирует отверстие в объёмной заготовке, продавливая инструмент сквозь материал без его удаления. Металл вытесняется в стороны, образуя сквозное или глухое отверстие с сохранением структуры вокруг него. Операция выполняется на прессах и применяется при производстве полых деталей — втулок, колец, валов. |
