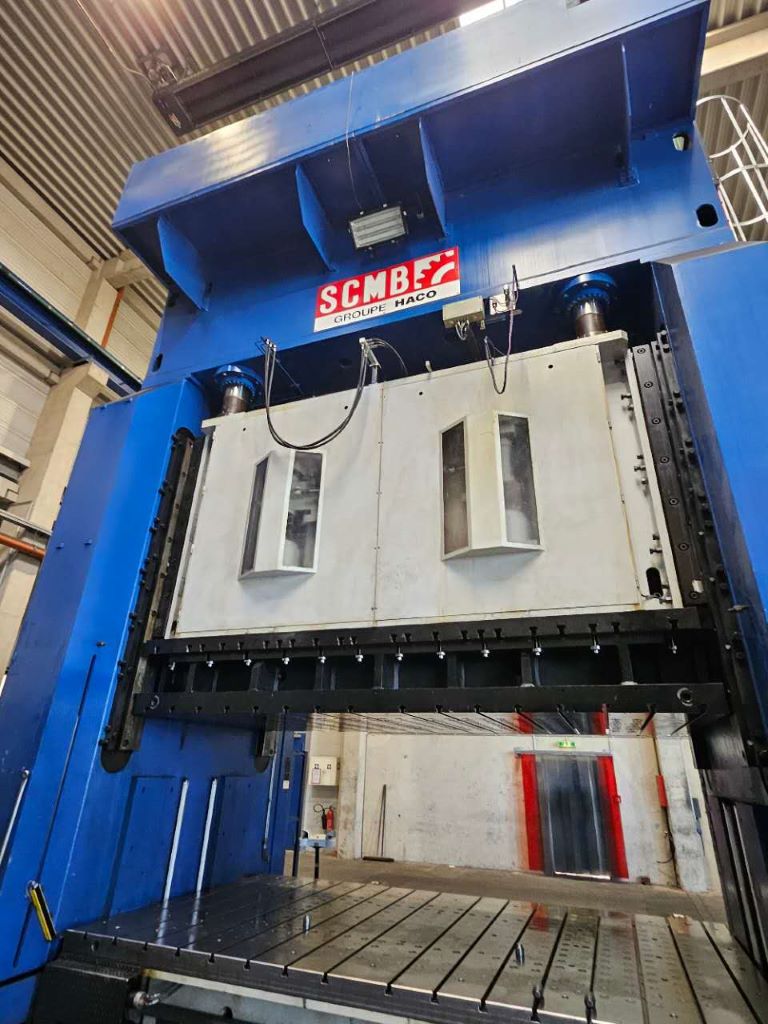

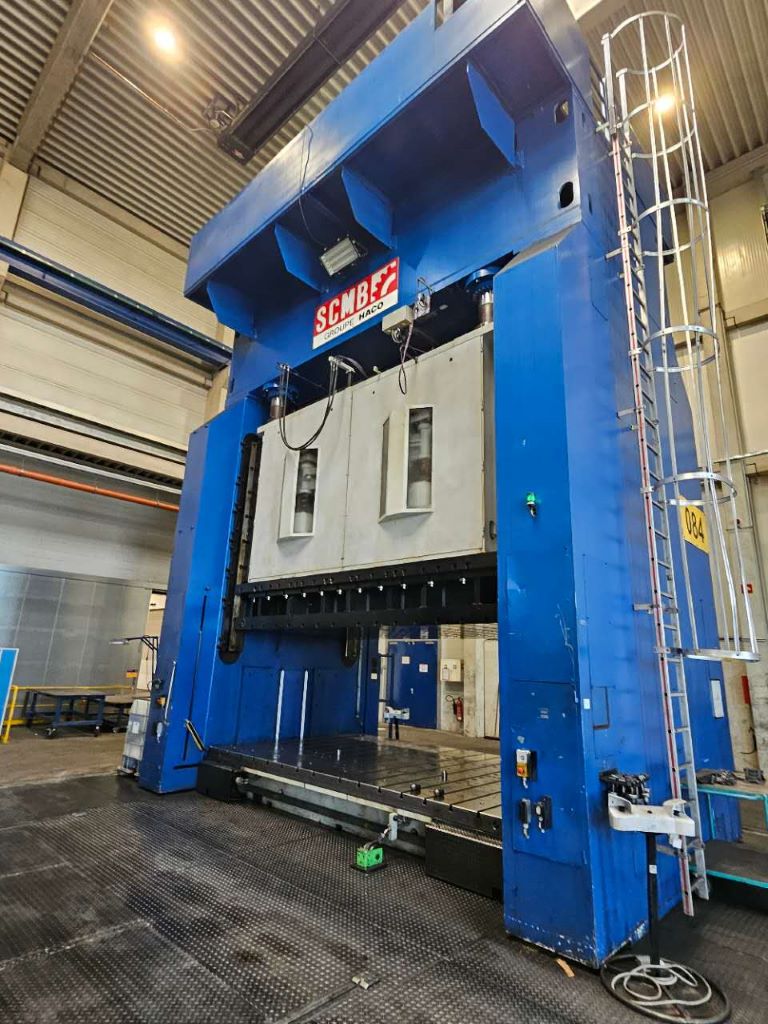

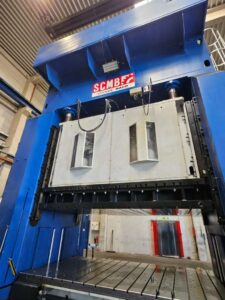

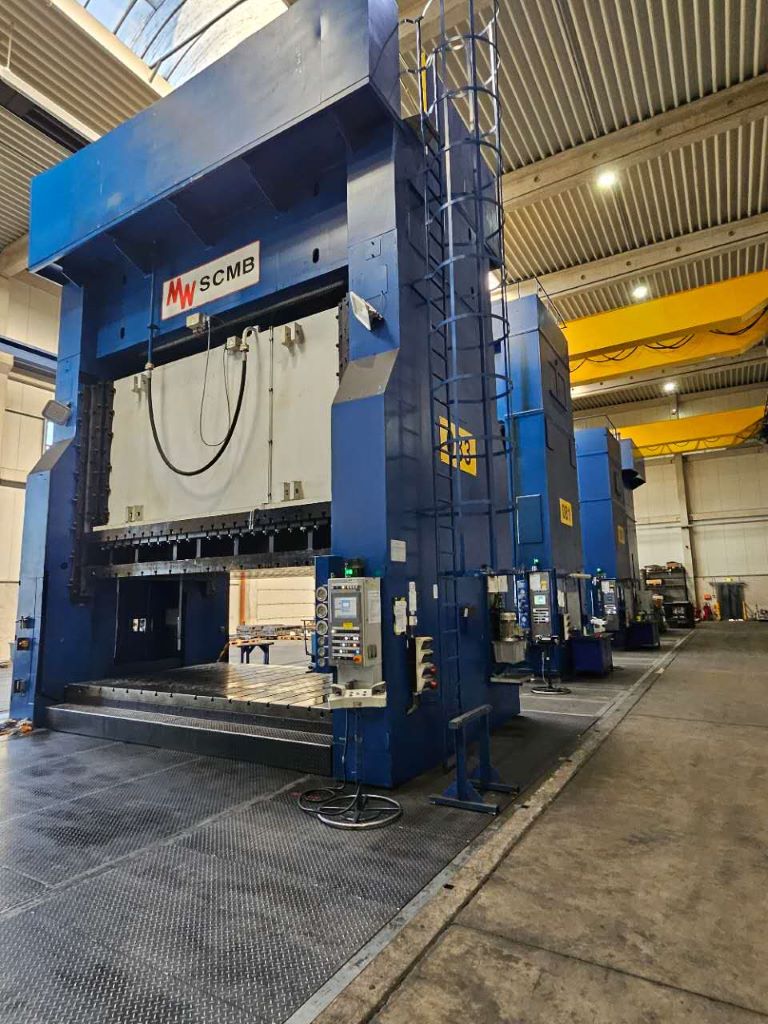

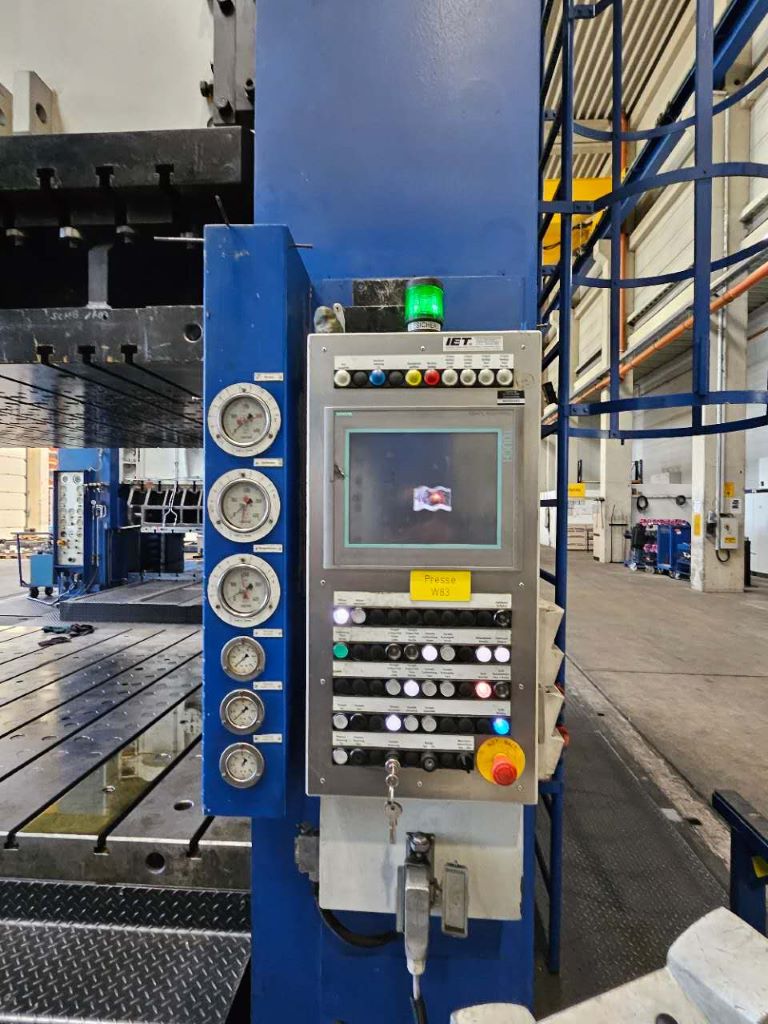

Штамповочный пресс SCMB PH2000 - 2000 тонн
SCMB PH2000 штамповочный пресс - описание
Технические характеристики SCMB PH2000 (ID:76344)
| Type | Stamping press |
|---|---|
| Manufacturer | SCMB |
| Model | PH2000 |
| Year of overhaul | 2014 |
| Pressing force | 2000 ton |

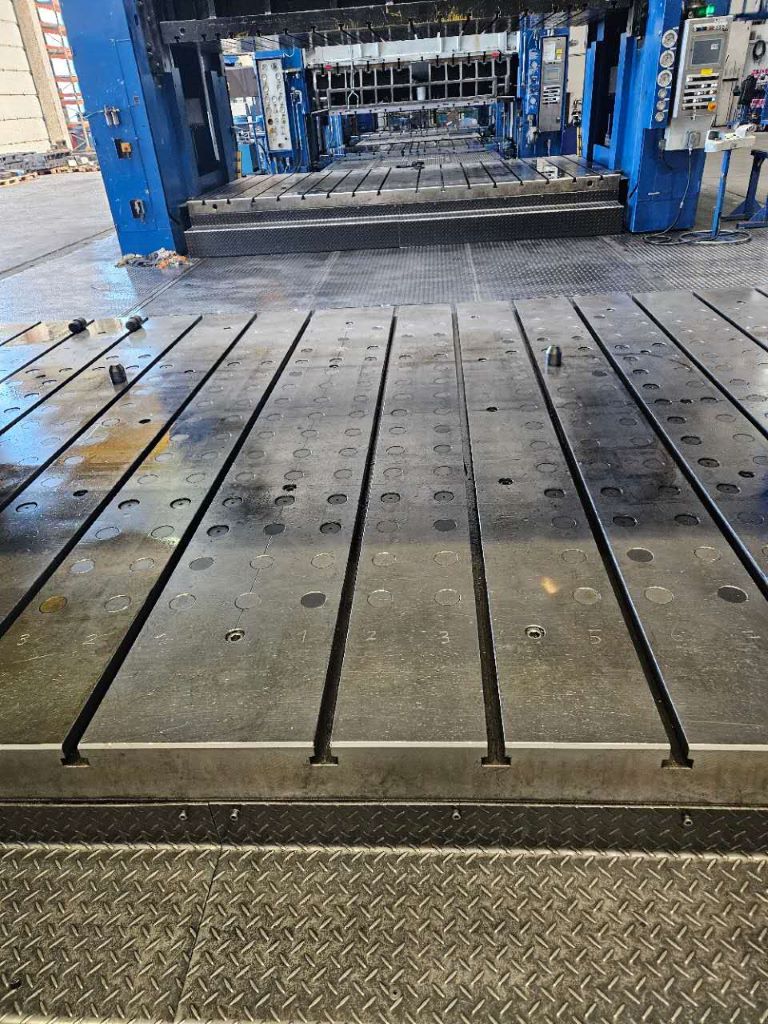

| Table size | 5000 x 2900 mm |
| Die cushion size (table) | 4200 x 1800 mm |
| Die cushion stroke (table) | 280 mm |
| Die cushion force (table) | 380 ton |
| Die cushion system | 4-way controlled cushion, no balancing required |

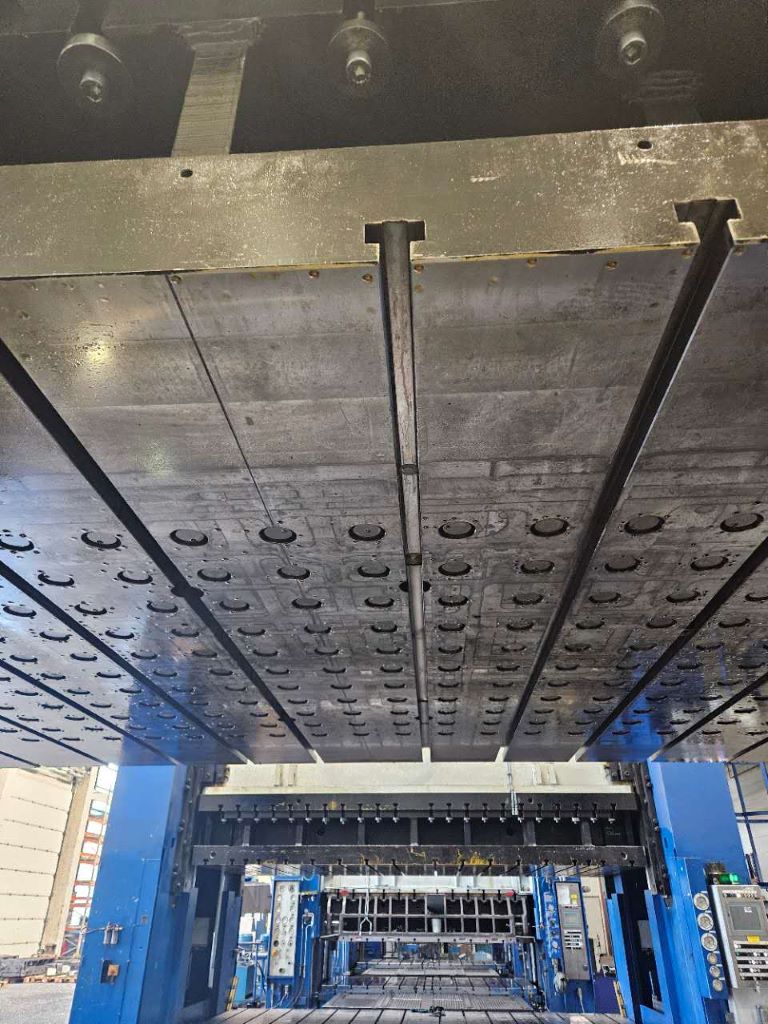

| Ram size | 5000 x 2900 mm |
| Ram top position | 1650 mm |
| Ram stroke | 1050 mm |
| Ram cushion size | 3900 x 1500 mm |
| Ram cushion stroke | 150 mm |
| Ram cushion force | 200 ton |
| Ram return force | 95 ton |
| Table height above floor | 585 mm |
| Minimum shut height | 650 mm |

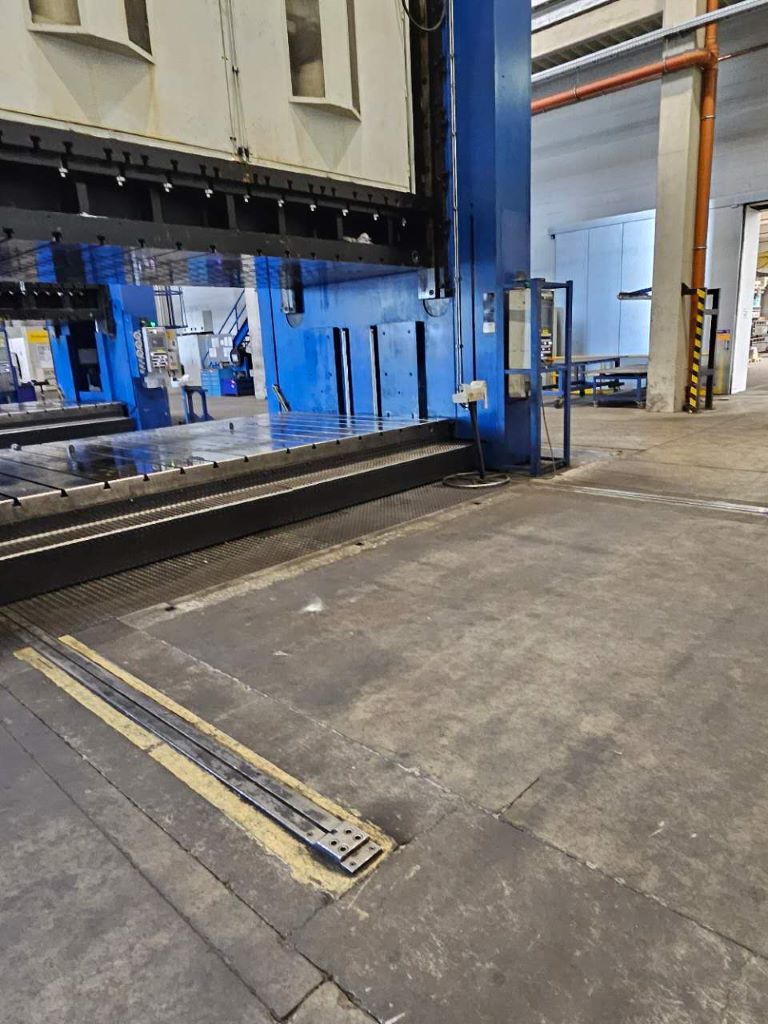

| Sliding table travel | 3000 mm |
| Dimensions | 7440 x 3700 x 9500 mm |
Штамповочный пресс SCMB - технологические процессы и операции
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
|---|---|
| Вытяжка | Вытяжка превращает плоскую заготовку в полое изделие. Лист зажимается по краям, а инструмент вдавливает центральную часть, заставляя металл течь в полость штампа и образовывать стенки. Так получают стаканы, колпаки, корпуса и другие детали с одной открытой стороной. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
