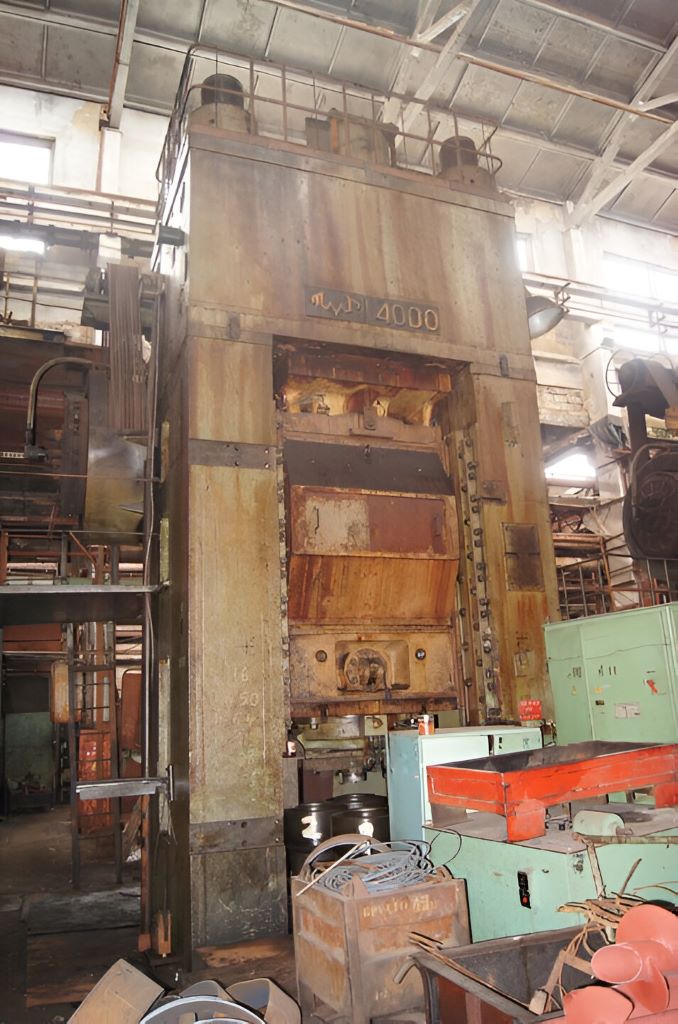

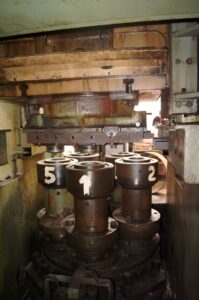

Коленно-рычажный пресс TMP Voronezh K04.127.846 - 4000 тонн
TMP Voronezh K04.127.846 коленно-рычажный пресс - описание
Технические характеристики TMP Voronezh K04.127.846 (ID:S90505)
| Type | Knuckle joint press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K04.127.846 |
| Nominal force | 4000 tons |
| Slide stroke | 200 mm |
| Number of continuous slide strokes per minute | 16 |
| Distance between table and slide in its lower position at upper position of adjustment | 2350 mm |
| Distance adjustment between table and slide | 20 mm |
| Table | 1600 x 2040 mm |
| Slide | 1160 x 1080 mm |
| Lower ejector | |
| — Force at stroke of 30 mm | 100 tons |
| — Working stroke | 250 mm |
| Electric motor power of main drive | 132 kW |
| Press dimensions | 5835 x 5100 x 6975 mm |
| Press weight | 271000 kg |
Коленно-рычажный пресс TMP Voronezh - технологические процессы и операции
| Чеканка | Под огромным давлением штамп вдавливается в заготовку, заставляя металл распределяться в мельчайшие углубления инструмента. В результате на поверхности формируются чёткие рельефы, надписи или узоры с высокой точностью. Металл заполняет все детали штампа, полностью повторяя его геометрию. Применяется при изготовлении монет, медалей, а также точных деталей, где важны чистота рельефа и точность размеров. |
|---|---|
| Калибровка | Завершающая операция, доводящая поковку до точных размеров. Заготовка помещается в калибровочный штамп, где под давлением её поверхность выравнивается, а геометрия приводится к заданным допускам. Этот процесс устраняет мелкие искажения формы, оставшиеся после предыдущих операций. В результате деталь получает стабильные размеры и гладкую поверхность без дополнительной механической обработки. |
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
| Резка | Разделение материала на части с помощью режущего инструмента. В зависимости от задачи резка выполняется на прессах, ножницах или специальных станках, отделяя заготовку от листа, полосы или прутка. Операция обеспечивает получение заготовок нужного размера для последующей обработки давлением. |
