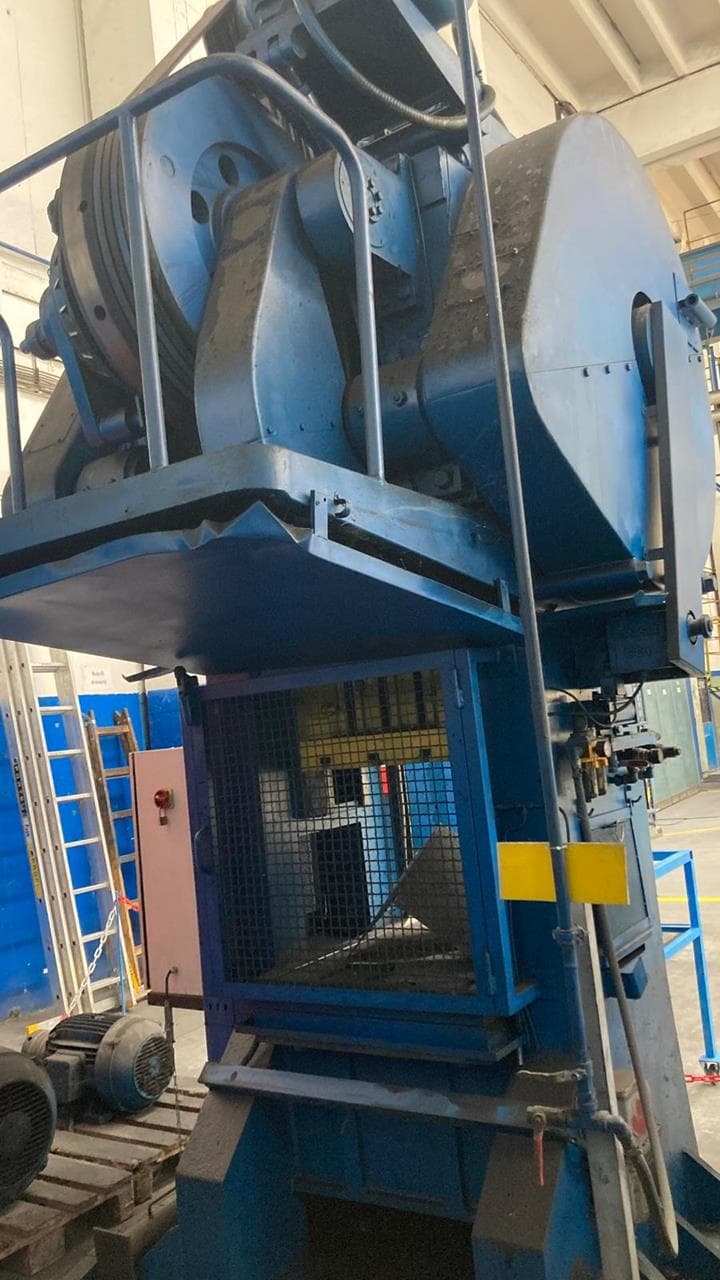

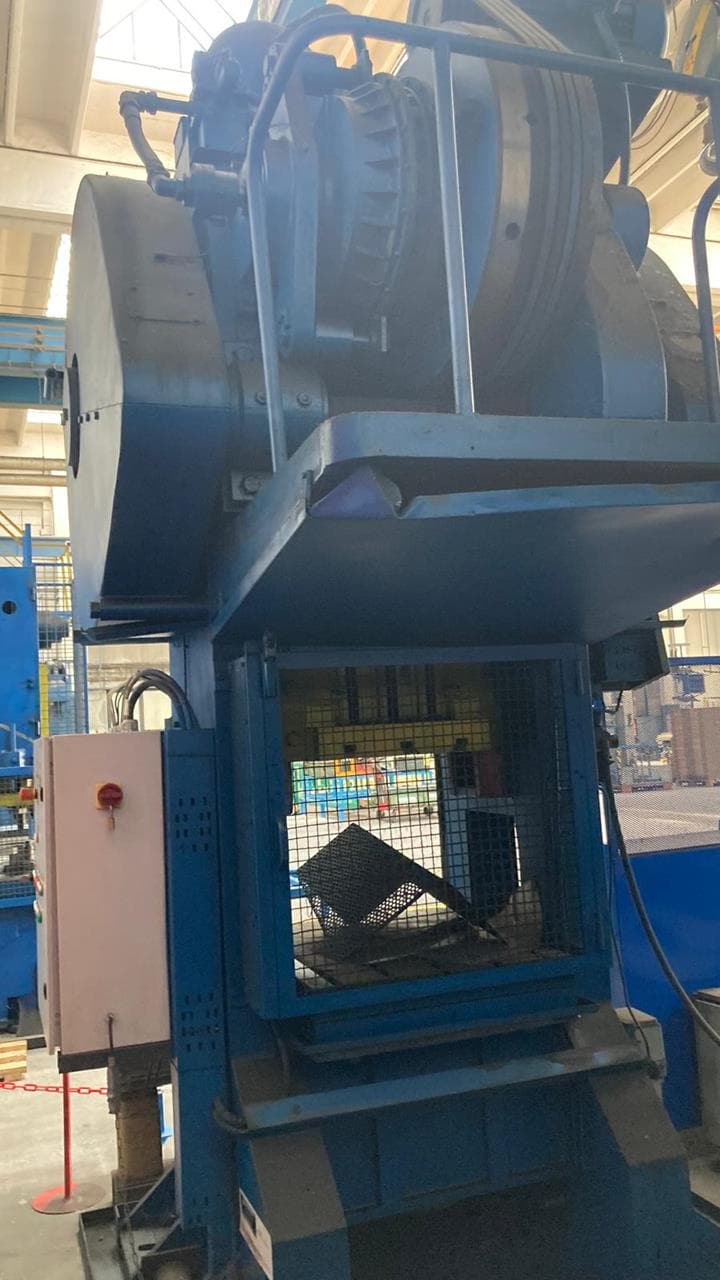

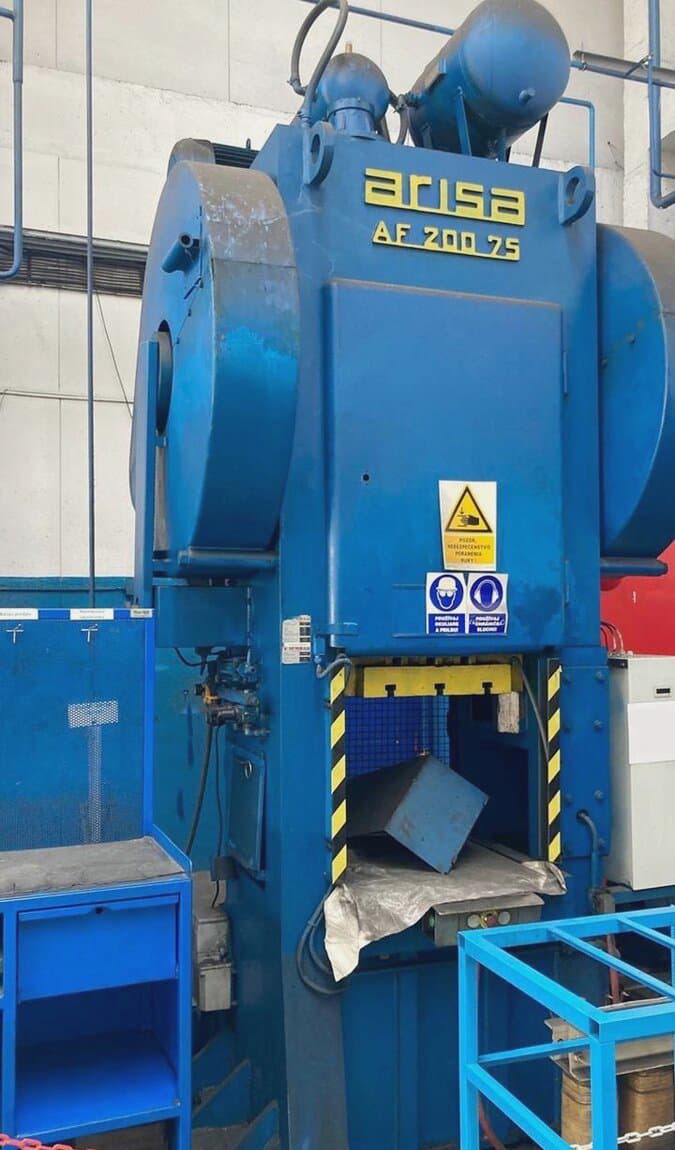

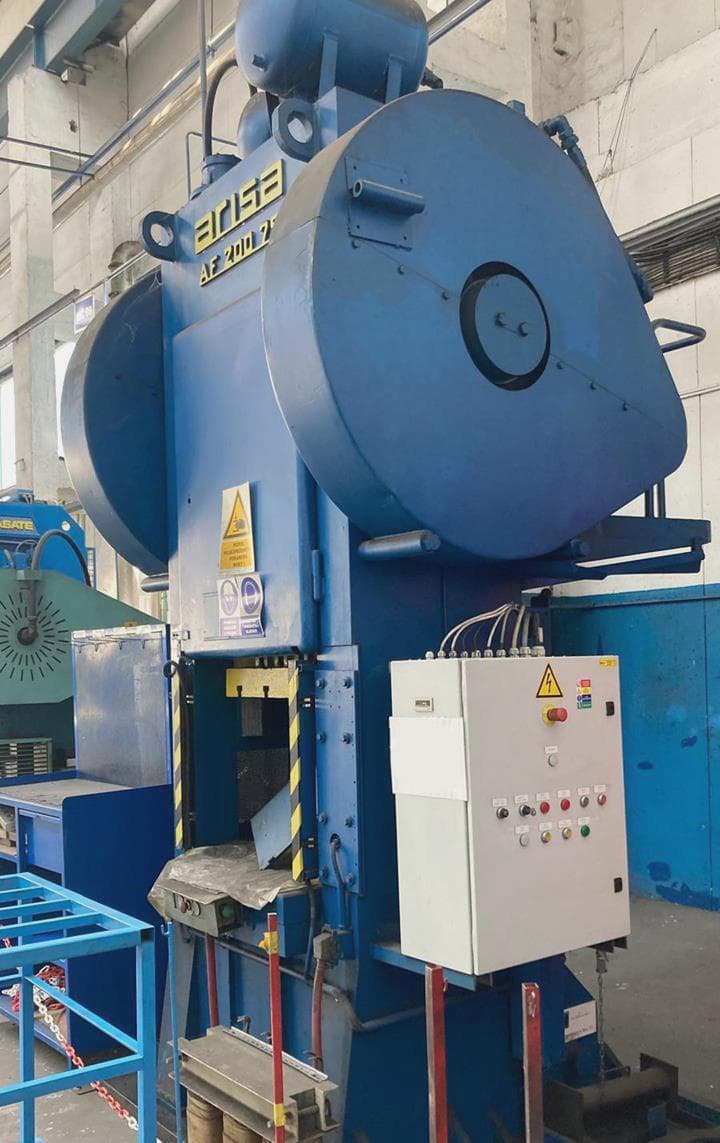

Обрезной пресс Arisa AF 200 75 - 200 тонн
Arisa AF 200 75 обрезной пресс - описание
Технические характеристики Arisa AF 200 75 (ID:76533)
| Type | Trimming press |
|---|---|
| Manufacturer | Arisa |
| Model | AF 200 75 |
| Nominal force | 2000 kN / 200 ton |
| Strokes per minute | 20 |
| Ram stroke | 250 mm |
| Shut height | 365 mm |
| Table plate thickness | 120 mm |
| Ram adjustment | 100 mm |
| Table dimensions | 750 x 950 mm |
| Ram dimensions | 575 x 575 mm |
| Mass | 12000 kg |
Обратите внимание: технические характеристики носят справочный характер и подлежат окончательному уточнению. Для уточнения актуальности и цены, а также фотографий и технических деталей, пожалуйста, свяжитесь с нами.
Обрезной пресс Arisa - технологические процессы и операции
| Обрезка | Когда горячая поковка покидает штамп, вместе с ней выходит и облой — лишний металл, выдавленный в зазор между инструментами. Его удаляют на обрезном прессе, где деталь проходит сквозь матрицу, а режущая кромка срезает всё лишнее по контуру. Так поковка получает чистый край и точную форму, готовую к следующему этапу. |
|---|---|
| Пробивка | Отверстие в объёмной заготовке — задача, с которой справляется объёмная прошивка. Металл не высверливается, а продавливается: пуансон вдавливается в заготовку, вытесняя материал в стороны и формируя сквозное или глухое отверстие. Операция выполняется на прессах, сохраняя структуру металла вокруг отверстия неразрушенной. Применяется при производстве втулок, колец и полых валов. |
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
| Резка | Разделение материала на части с помощью режущего инструмента. В зависимости от задачи резка выполняется на прессах, ножницах или специальных станках, отделяя заготовку от листа, полосы или прутка. Операция обеспечивает получение заготовок нужного размера для последующей обработки давлением. |
