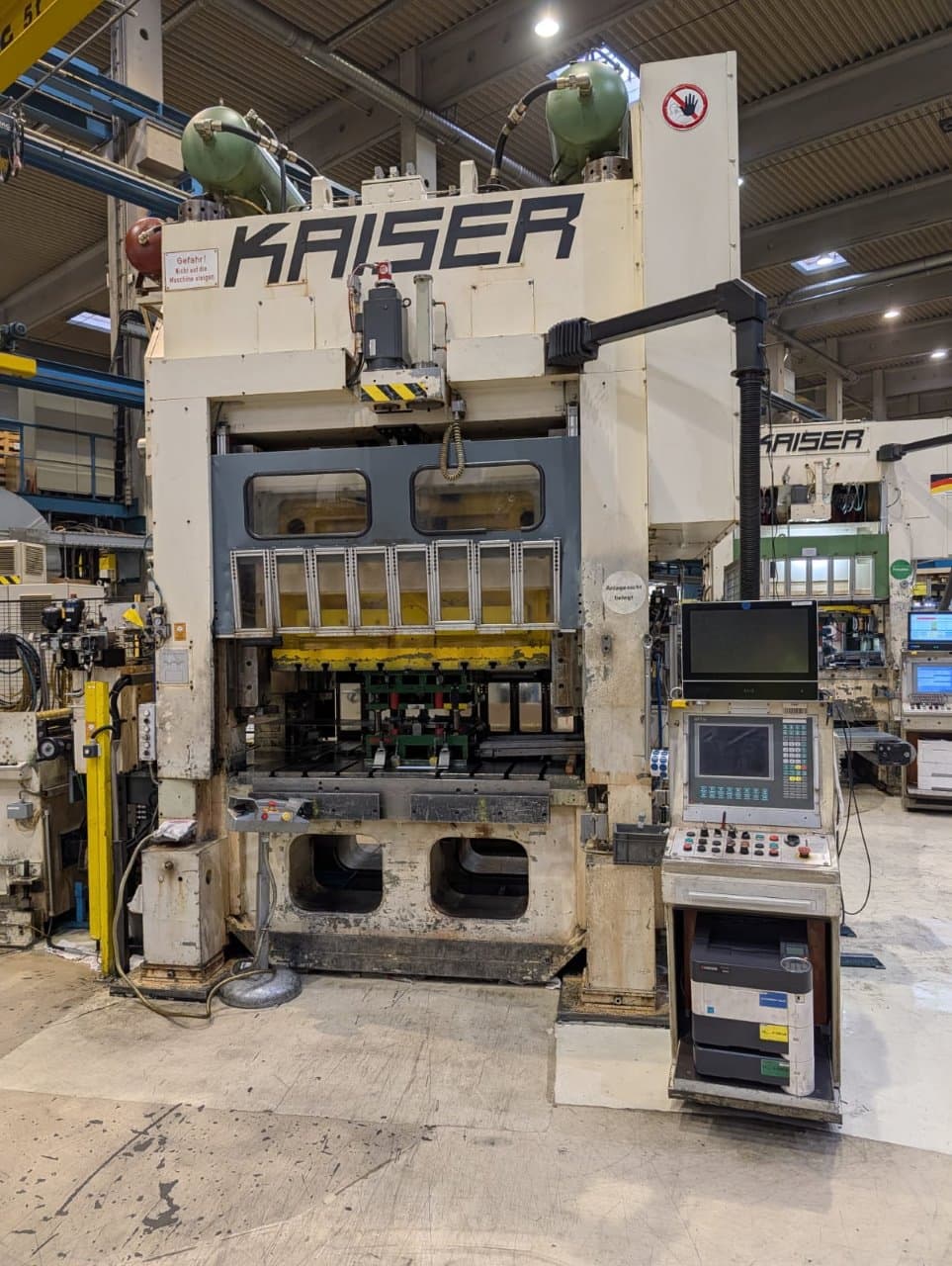

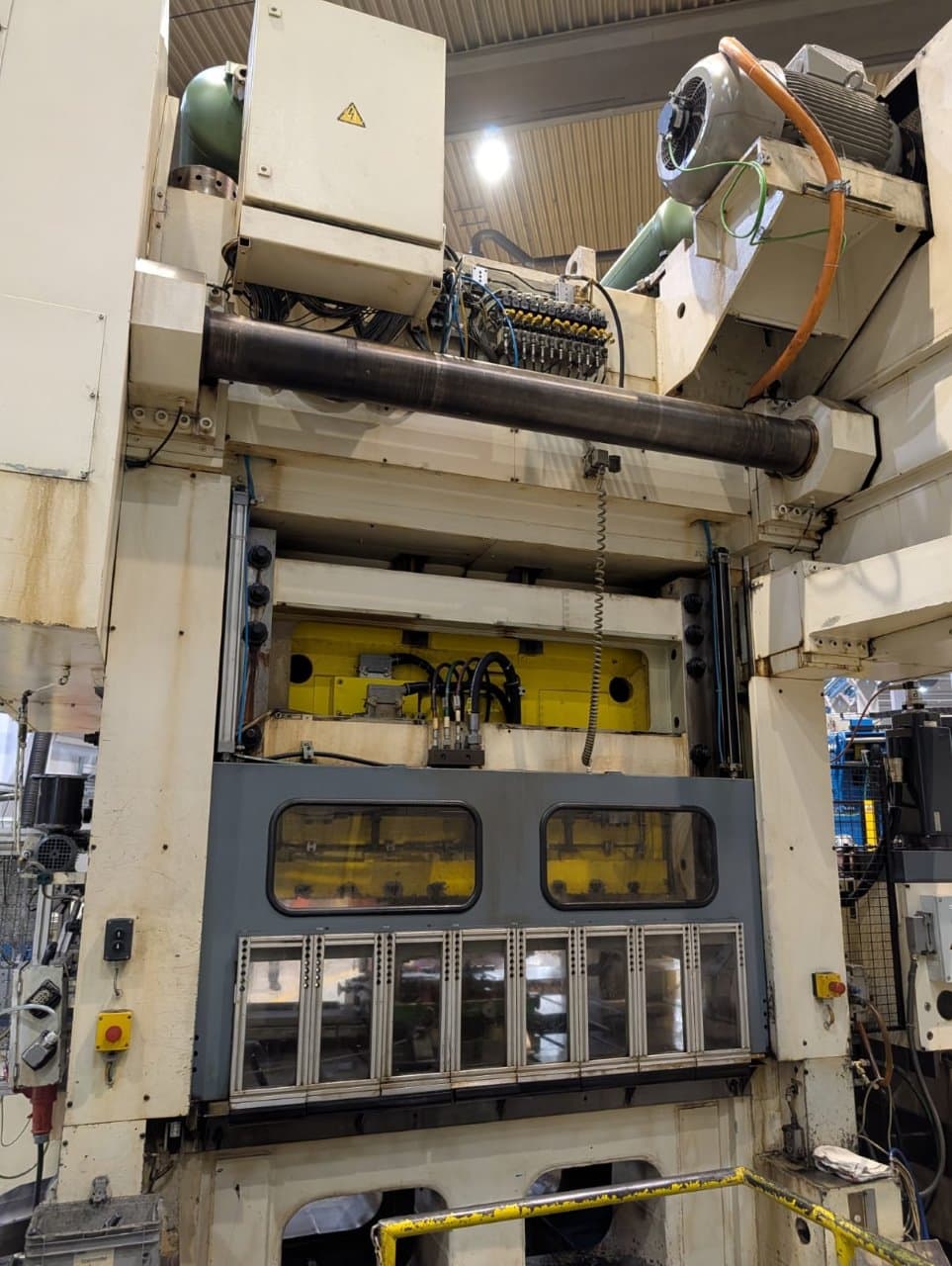

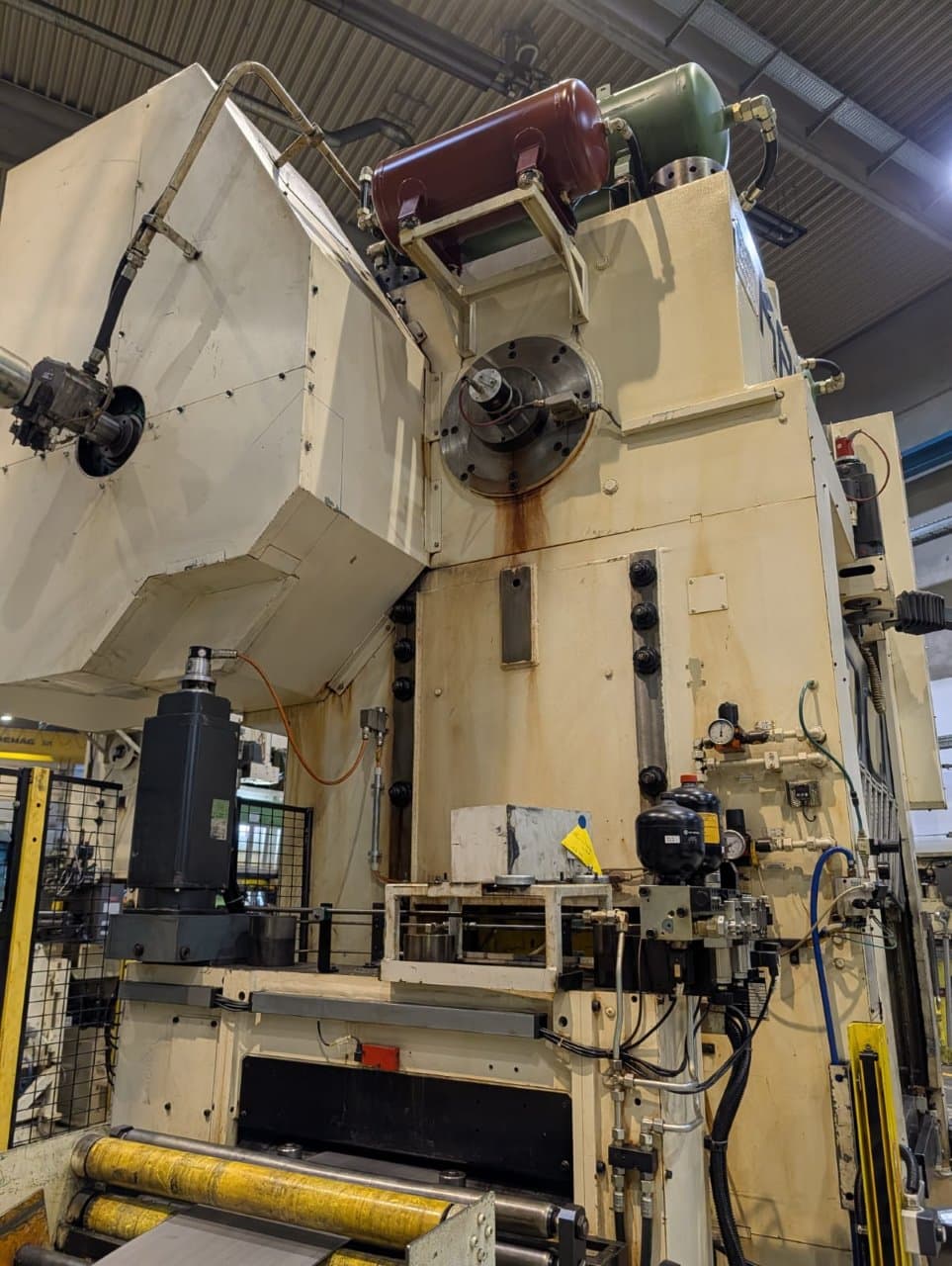

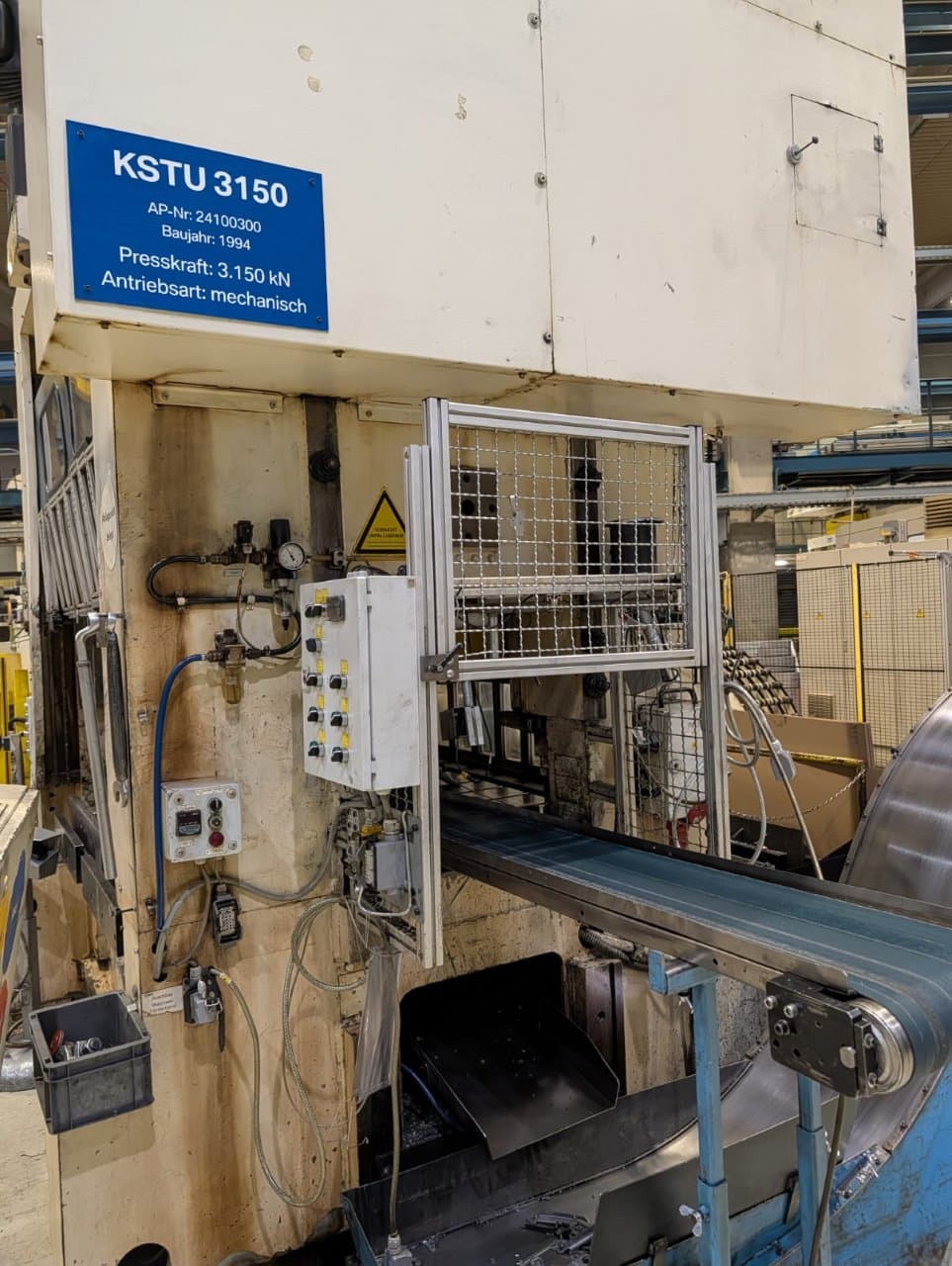

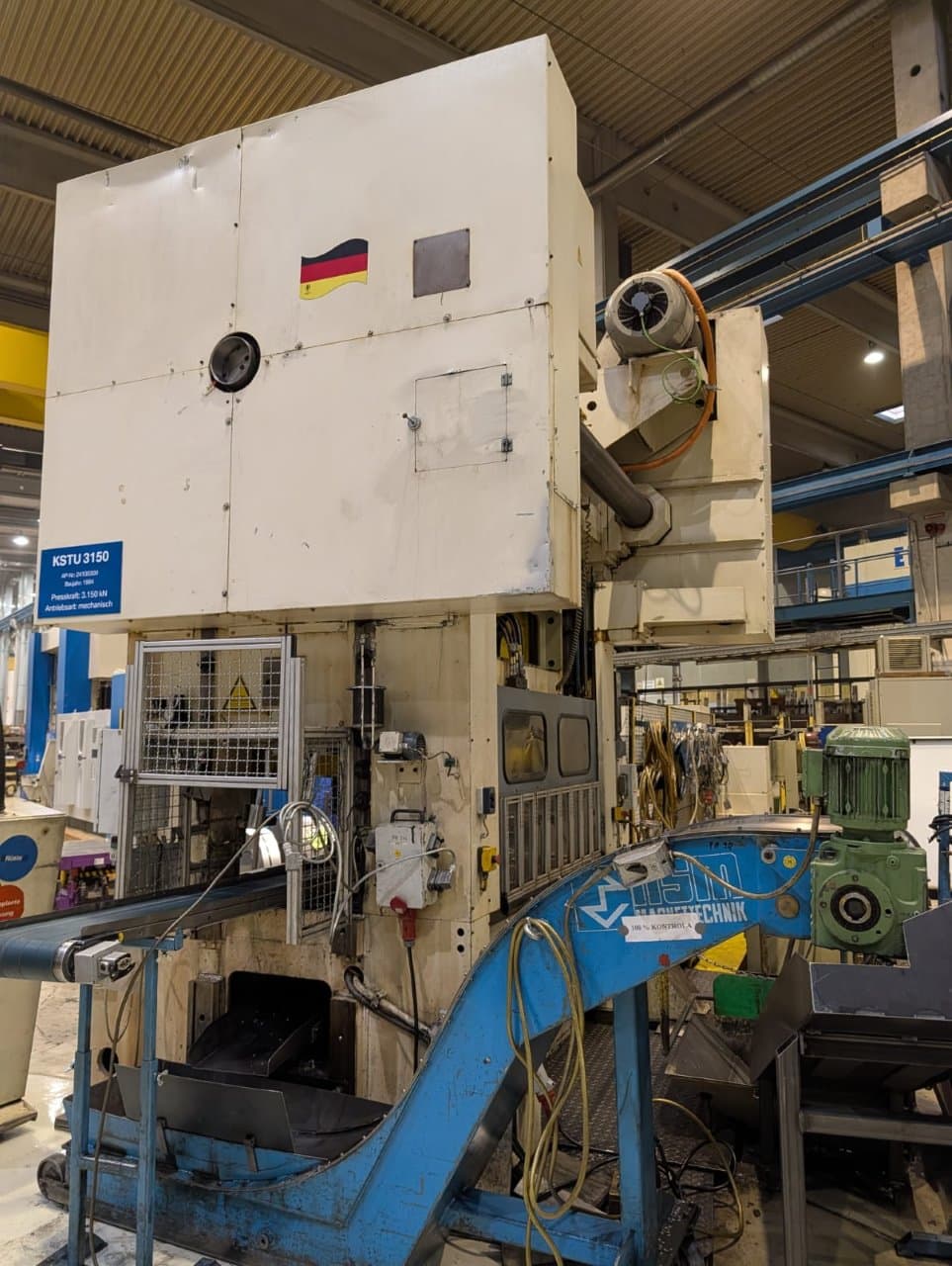

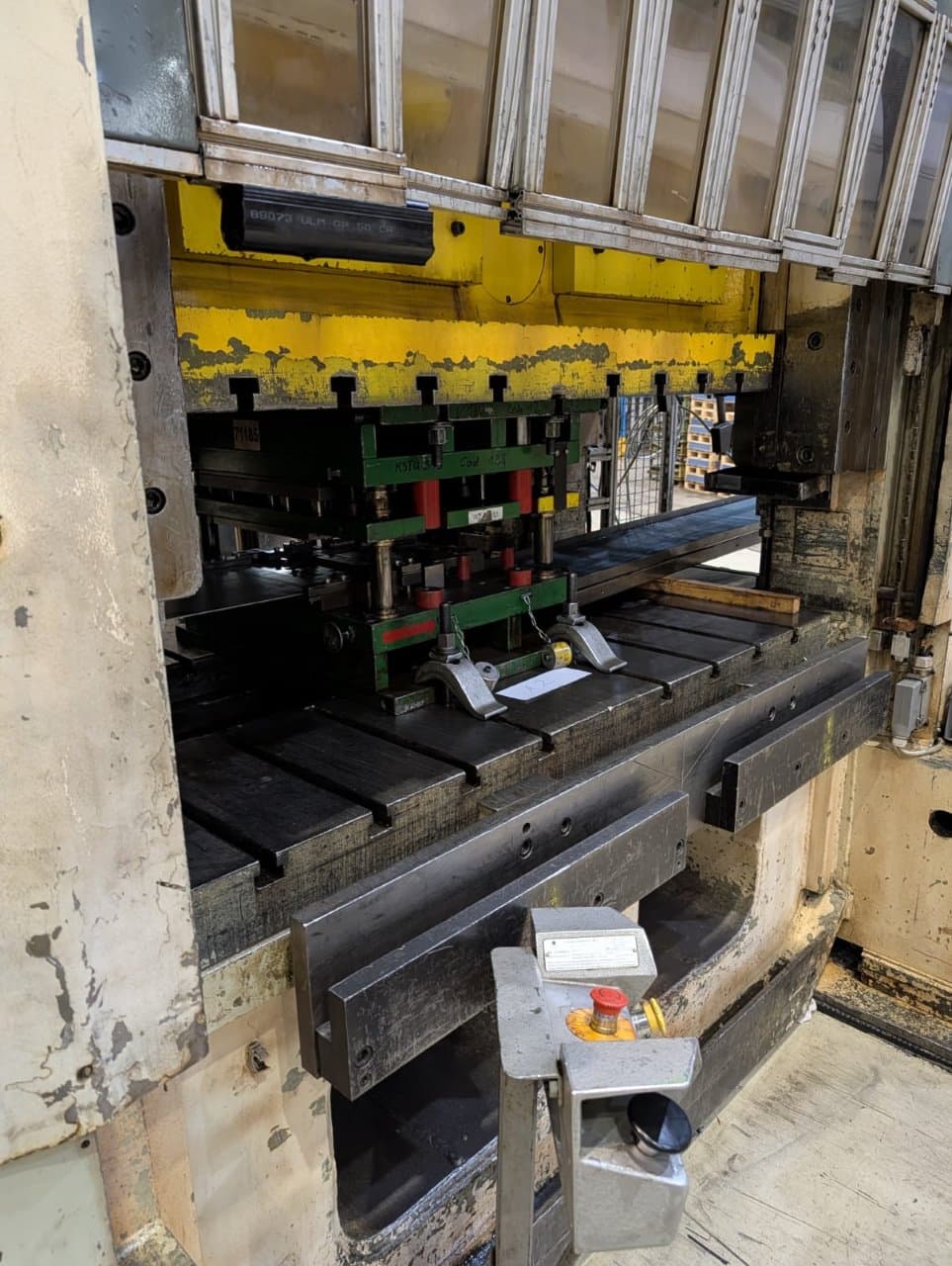

Механический пресс Kaiser KSTU 3150 - 315 тонн
Kaiser KSTU 3150 механический пресс - описание
Технические характеристики Kaiser KSTU 3150 (ID:76460)
| Type | Mechanical press |
|---|---|
| Manufacturer | Kaiser |
| Model | KSTU 3150 |
| Press force | 315 ton |
| SPM | 20 — 120 |
| Stroke | 20 — 150 mm |
| Slide adjustment | 150 mm |
| Table size | 1780 x 1250 mm |
| Ram surface | 1500 x 1000 mm |
| Installation height | 565 mm |
| Max tool weight | 3000 kg |
| Strip width | 30 — 800 mm |
| Strip thickness | 0.5 — 3 mm |
| Max strip thickness | 4 mm |
| Strip entry height | 160 — 260 mm |
| Strip speed | 4 — 30 m/min |

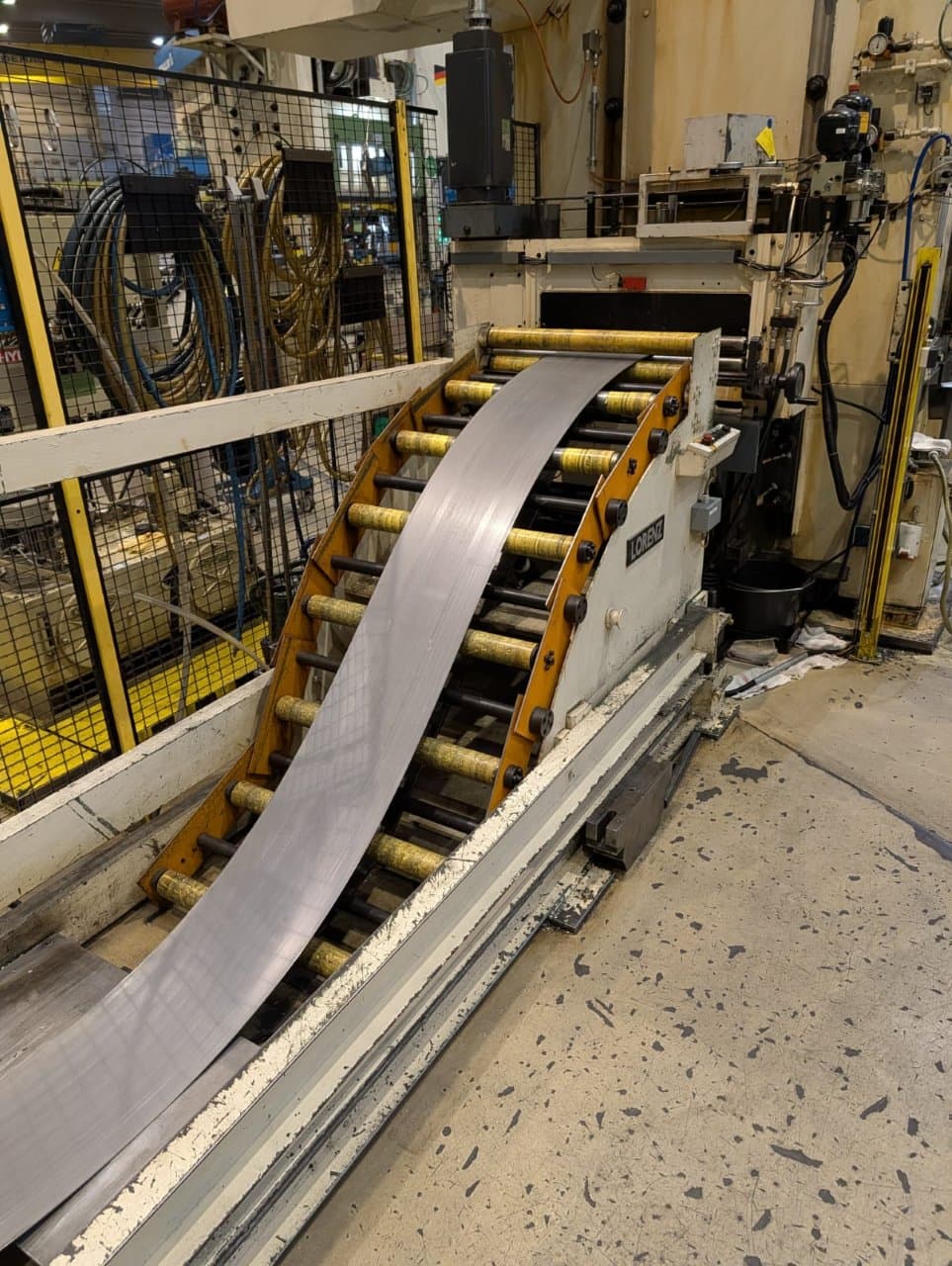

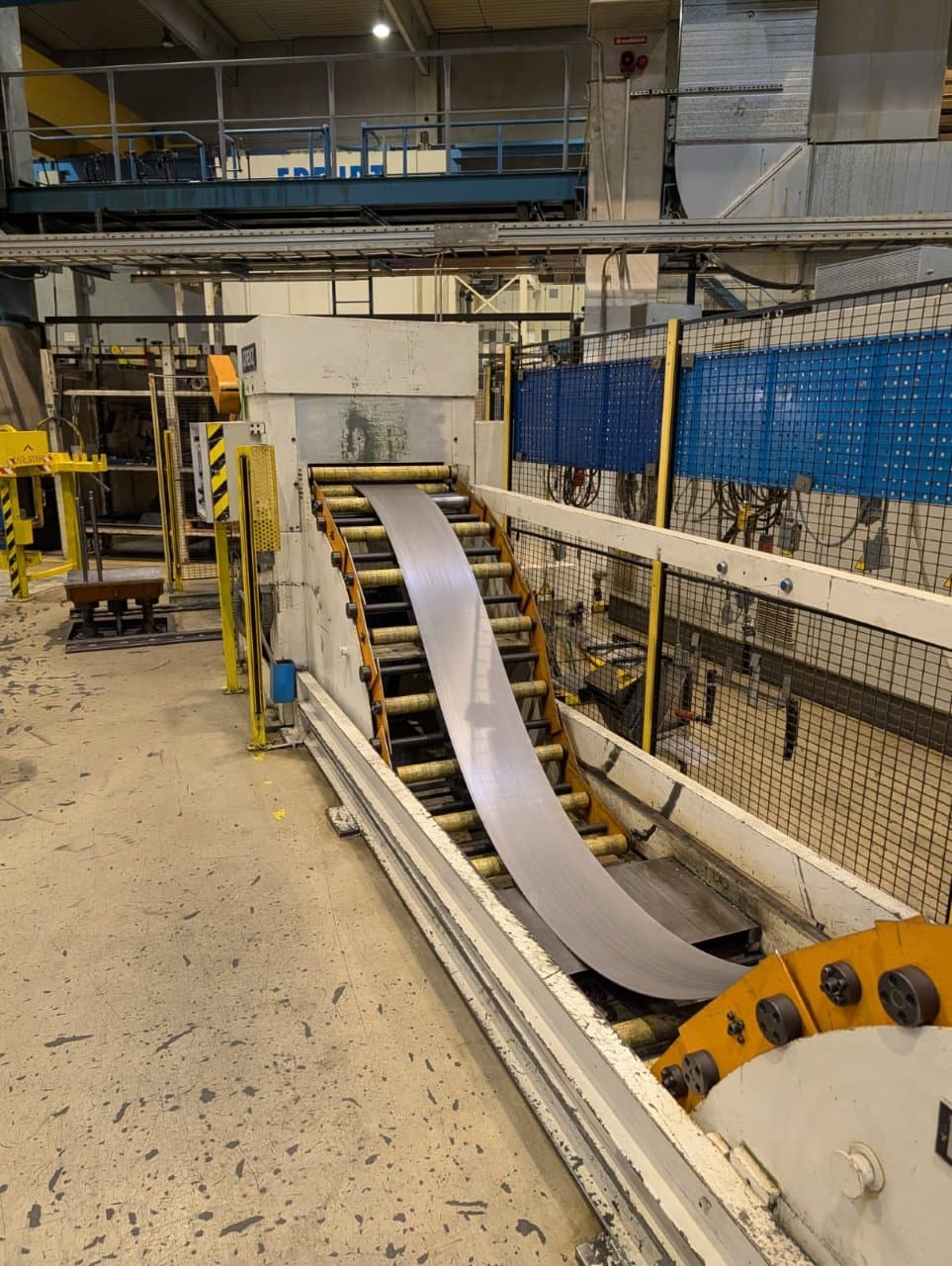

| Straightening rolls | 9 pcs |
| Feed accuracy | ± 0.1 mm |

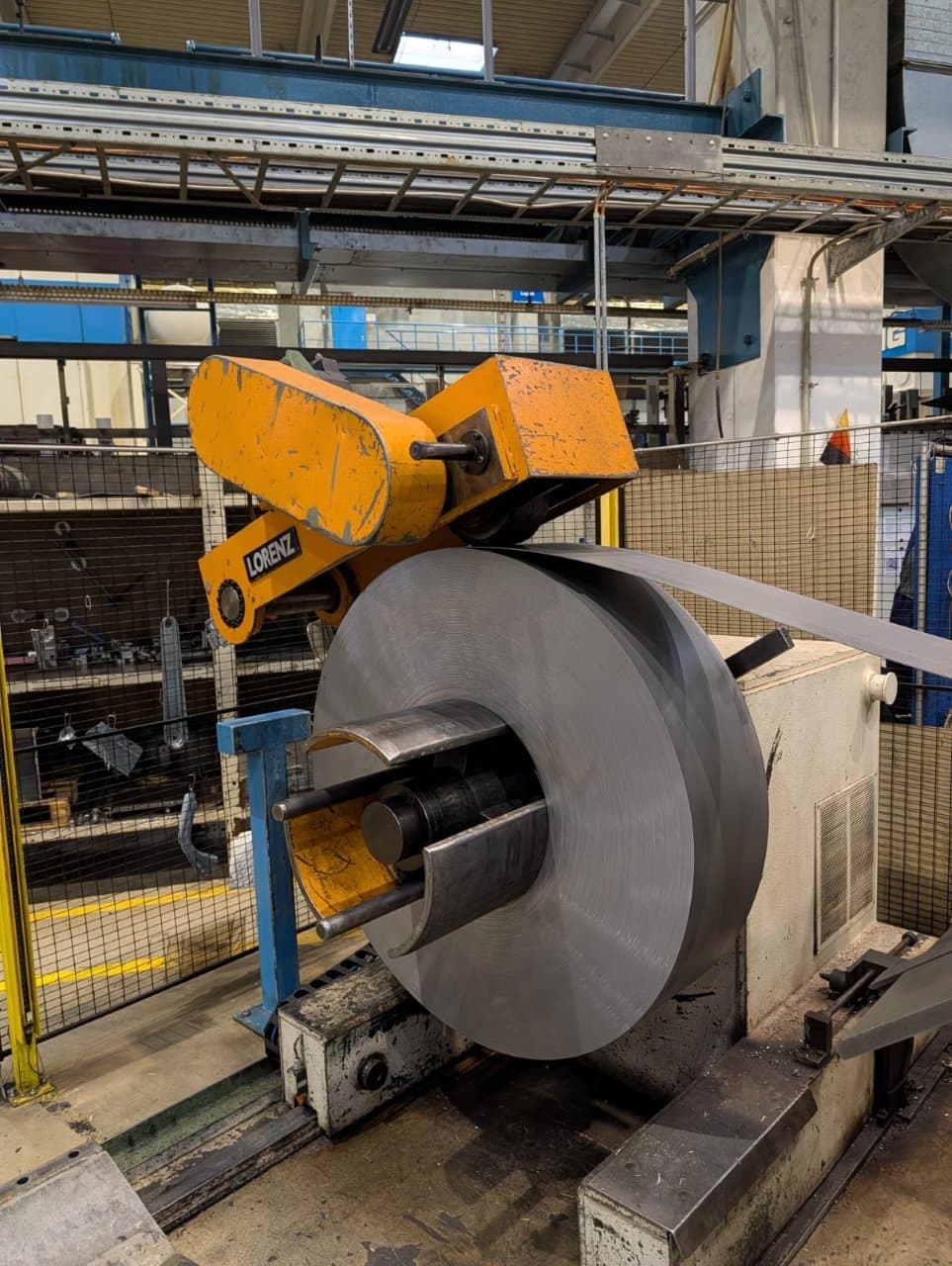

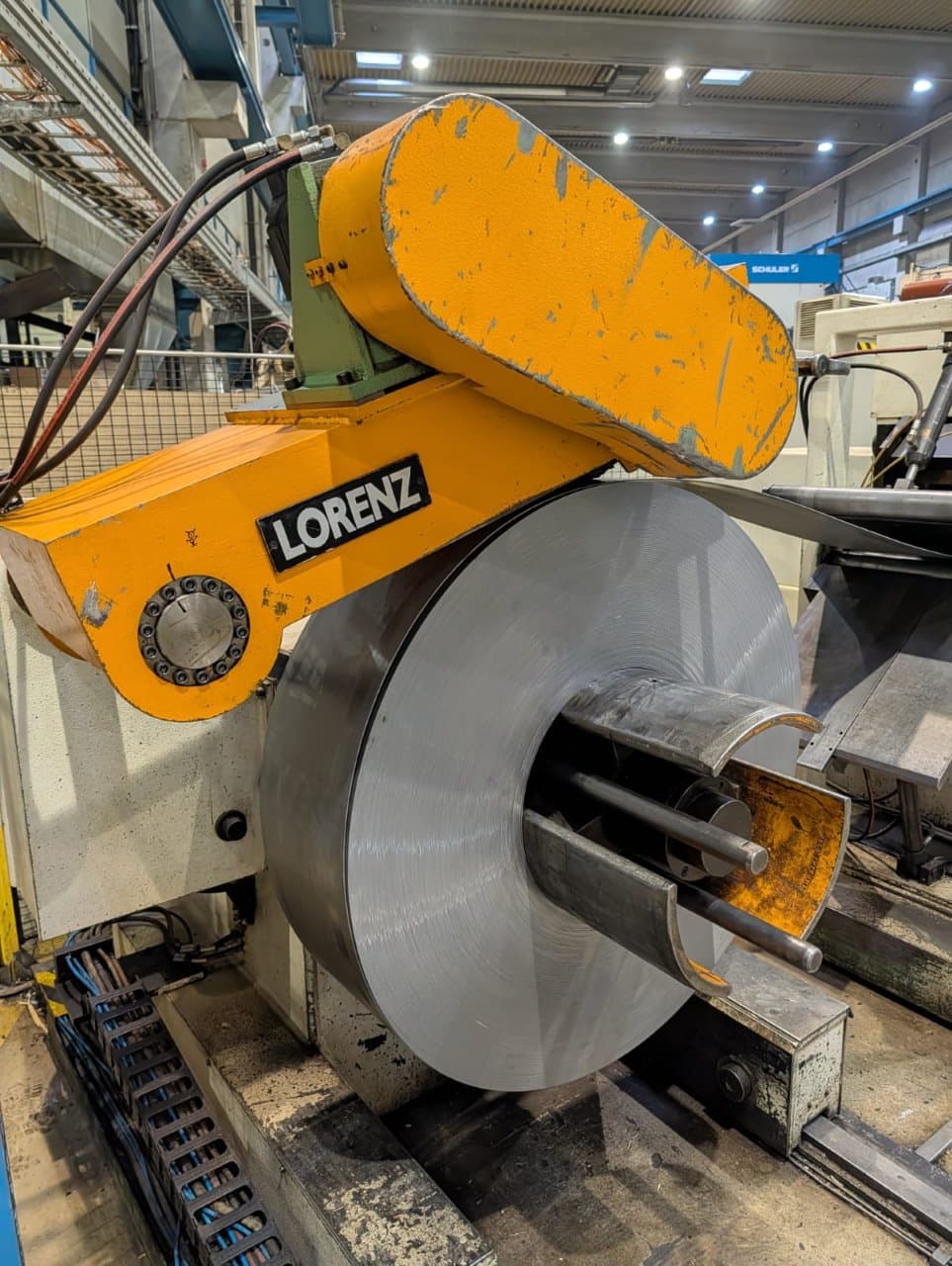

| Coil inner diameter | 508 mm |
| Coil outer diameter | 1000 — 1500 mm |
| Power supply | 3 x 400 V |
| Air pressure | 5 bar |
Механический пресс Kaiser - технологические процессы и операции
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
|---|---|
| Вытяжка | Вытяжка превращает плоскую заготовку в полое изделие. Лист зажимается по краям, а инструмент вдавливает центральную часть, заставляя металл течь в полость штампа и образовывать стенки. Так получают стаканы, колпаки, корпуса и другие детали с одной открытой стороной. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
