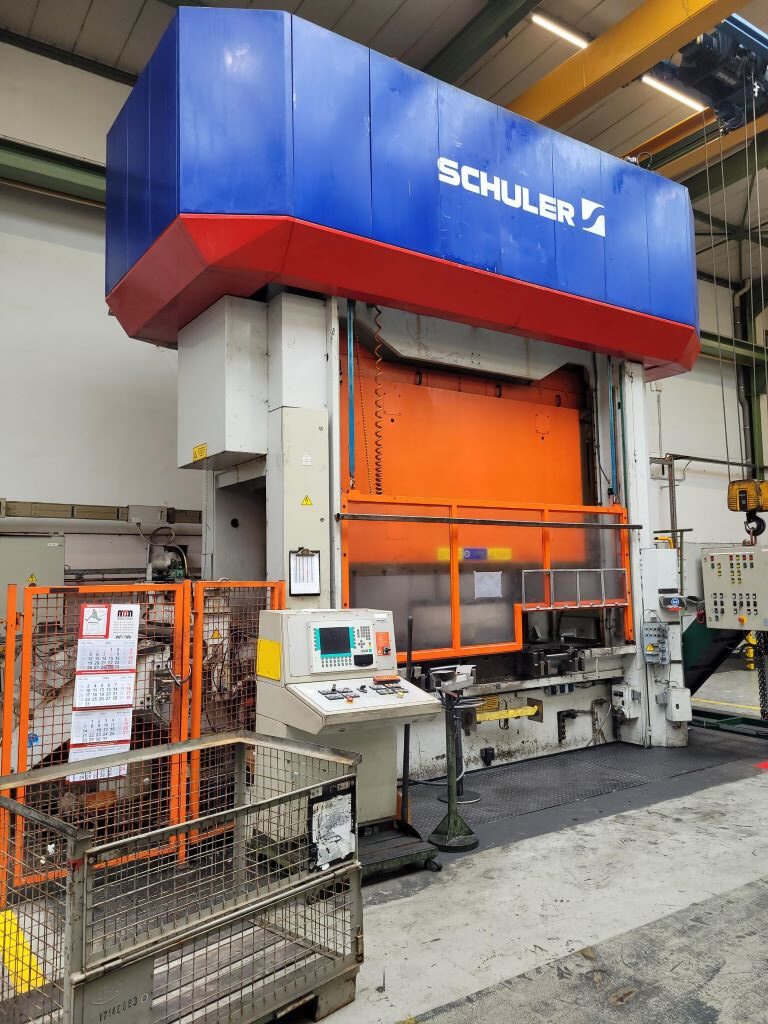

Штамповочный пресс Schuler SP400 - 400 тонн
Schuler SP400 штамповочный пресс - описание
Технические характеристики Schuler SP400 (ID:76314)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | SP400 |
| Year of manufacture | 2002 |
| Pressure | 400 ton |
| Stroke | 66 — 203 mm |
| SPM | 20 — 100 mm |
| Daylight | 700 mm |
| Table | 3200 x 1200 mm |
| Ram | 3195 x 1030 mm |
| Power requirement | 95 kW |
| Height | 7600 mm |
| Width | 5950 mm |
| Depth | 2850 mm |
| Weight | 72 tons |
Штамповочный пресс Schuler - технологические процессы и операции
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
|---|---|
| Вытяжка | Вытяжка превращает плоскую заготовку в полое изделие. Лист зажимается по краям, а инструмент вдавливает центральную часть, заставляя металл течь в полость штампа и образовывать стенки. Так получают стаканы, колпаки, корпуса и другие детали с одной открытой стороной. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
