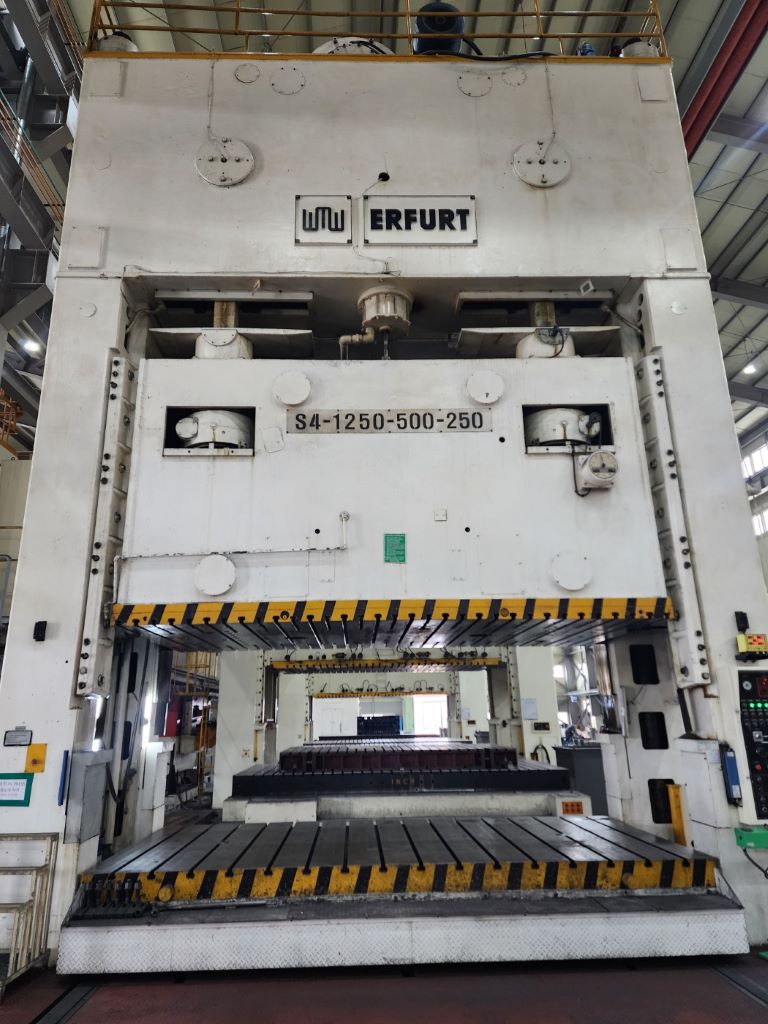

Штамповочный пресс Erfurt PKZV I 1250 FS - 1250 тонн
Erfurt PKZV I 1250 FS штамповочный пресс - описание
Технические характеристики Erfurt PKZV I 1250 FS (ID:76296)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZV I 1250 FS |
| Year of manufacture | 1983 |
| Year of overhaul | 1998 |
| Capacity | 1250 ton |
| Slide stroke | 700 mm |
| Slide adjust | 600 mm |
| Die height | 1500 mm |
| SPM | 11 |
| Bolster area | 5000 x 2500 mm |
| Slide area | 5000 x 2500 mm |
| Distance between column | 5100 mm |
| Side window | 1600 mm |
| Die cushion | 250 ton |
| Cushion stroke | 250 mm |
| Ejector | 40 ton |
| Main drive | 152 kw |
| Machine weight | 320 ton |
Штамповочный пресс Erfurt - технологические процессы и операции
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
|---|---|
| Вытяжка | Вытяжка превращает плоскую заготовку в полое изделие. Лист зажимается по краям, а инструмент вдавливает центральную часть, заставляя металл течь в полость штампа и образовывать стенки. Так получают стаканы, колпаки, корпуса и другие детали с одной открытой стороной. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
