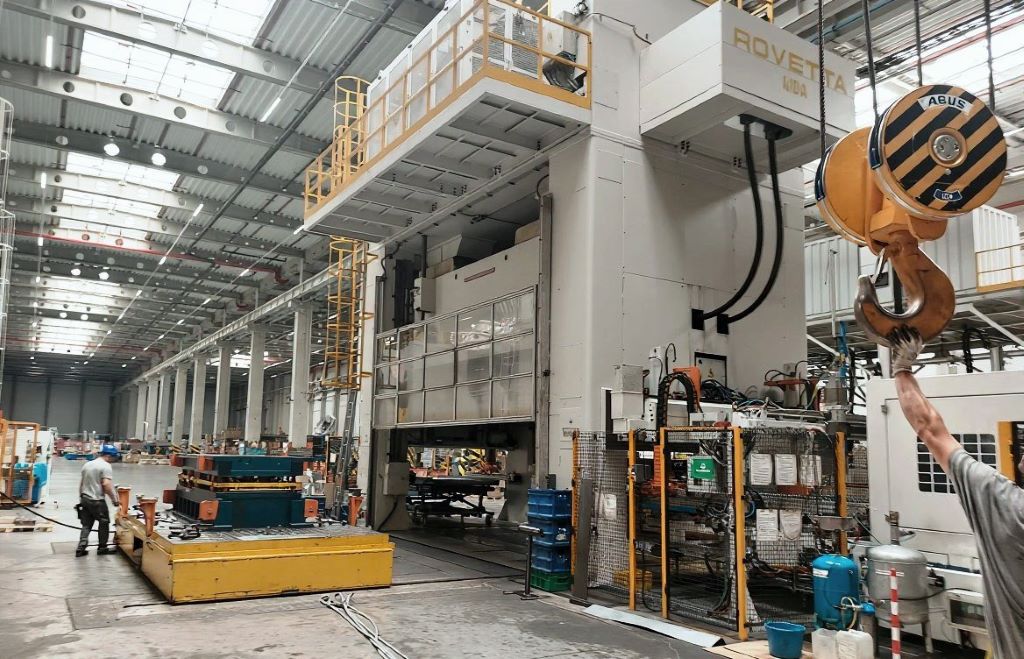

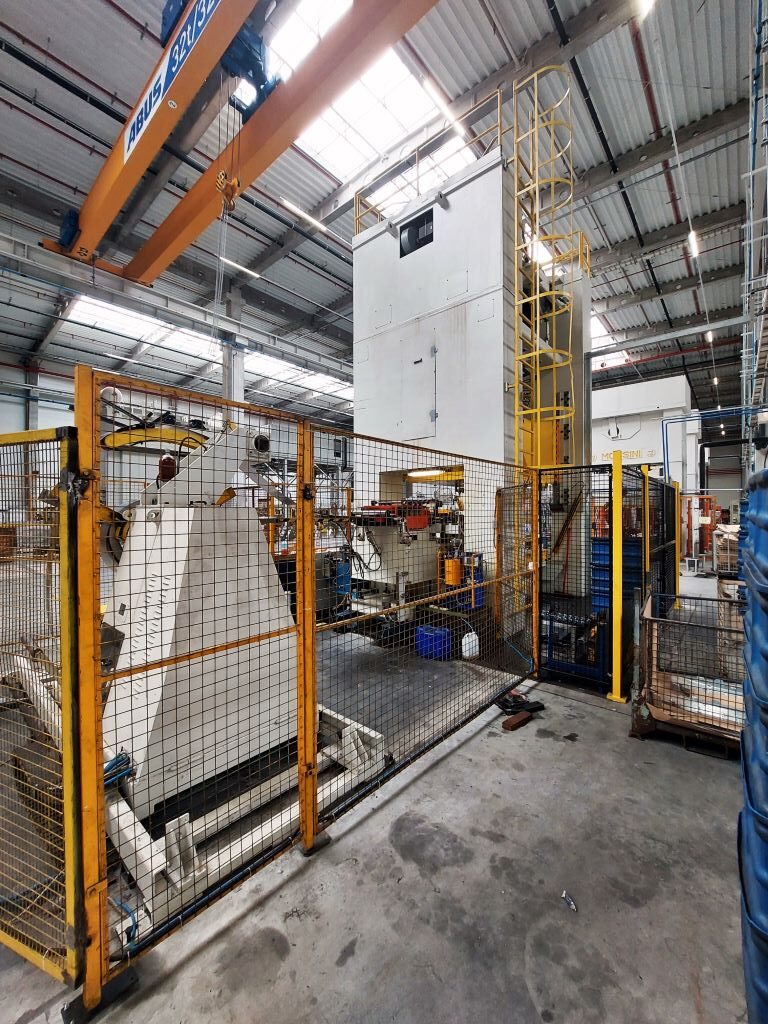

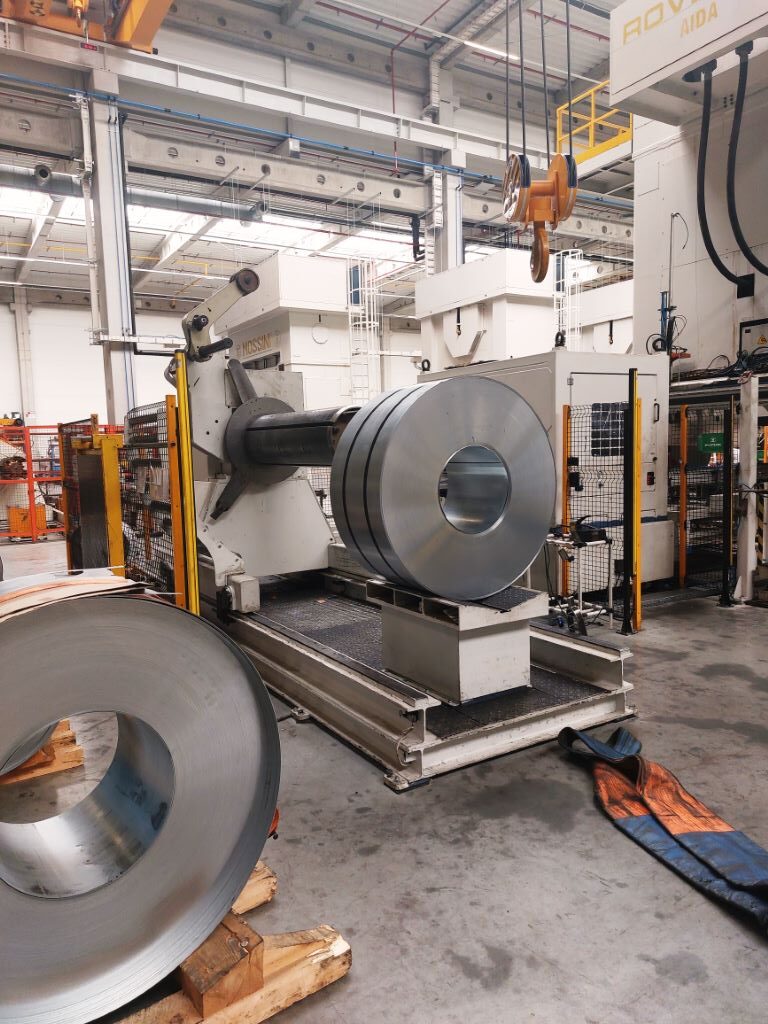

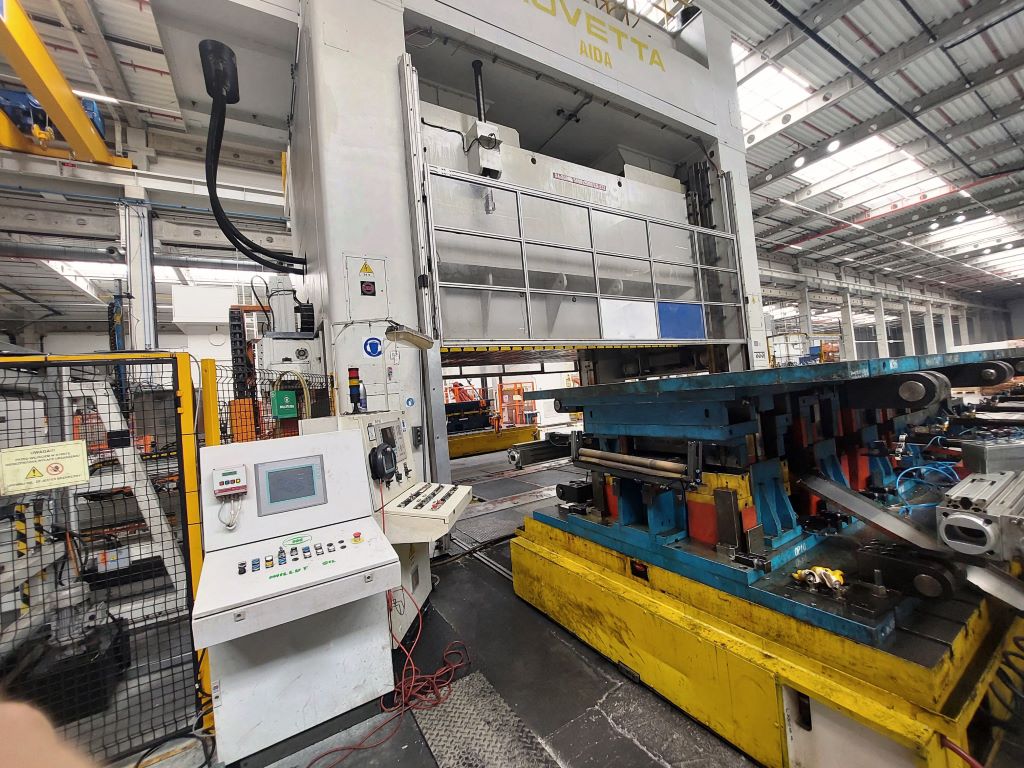

Штамповочный пресс Rovetta S4-20000/5500x2500/LD-ET3 - 2000 тонн
Rovetta S4-20000/5500x2500/LD-ET3 штамповочный пресс - описание
Rovetta S4-20000/5500x2500/LD-ET3 видео (ID:76379)
Технические характеристики Rovetta S4-20000/5500x2500/LD-ET3 (ID:76379)
| Type | Stamping press |
|---|---|
| Manufacturer | Rovetta |
| Model | S4-20000/5500x2500/LD-ET3 |
| Nominal press force | 2000 ton |
| SPM | 8-24 |
| Nominal energy | 400 kJ |
| Slide stroke | 700 mm |
| Slide adjustment | 600 mm |
| Open height | 1400 mm |
| Clearance between uprights | 5970 mm |
| Table dimensions | 5500 × 2500 mm |
| Lower slide table dimensions | 5500 × 2500 mm |
| Height of slide/ram carriage | 600 mm |
| Opening in uprights | 3100 mm |
| Main motor power | 250 kW |
| Cushion force | 1500 kN |
| Cushion stroke | 250 mm |
| Press weight approx. | 390000 kg |
| Normal slide rest position | Top Dead Centre |
| Maximum flywheel speed | 421.6 rpm |
| Maximum slide dimensions | 5500 × 2500 mm |
| Max weight of upper die | 200 kN |
| Power supply | 400 V, 50 Hz |
| Minimum pneumatic supply pressure | 6 bar |
| Hydraulic pressure in brake–clutch unit – min. | 68 bar |
| Hydraulic pressure in brake–clutch unit – max. | 73 bar |
| Transfer system | |
| Transfer stroke | 0-1250 mm |
| Maximum opening | 2500 mm |
| Bar-closing stroke | 0-750 mm |
| Lift stroke | 0-280 mm |
| Internal clearance between closed bars | 1000 mm |
| Pass-line height relative to bolster | 580 mm |
Штамповочный пресс Rovetta - технологические процессы и операции
| Листовая штамповка | Листовая штамповка — это класс операций формообразования деталей из листового материала с помощью штампов. Заготовка деформируется в инструменте без значительного изменения толщины, приобретая заданную форму. В эту группу входят вырубка, пробивка, гибка, вытяжка и другие процессы, выполняемые на прессах. Листовая штамповка — основа массового производства кузовных панелей, корпусов и других деталей из тонкого металла. |
|---|---|
| Вытяжка | Вытяжка превращает плоскую заготовку в полое изделие. Лист зажимается по краям, а инструмент вдавливает центральную часть, заставляя металл течь в полость штампа и образовывать стенки. Так получают стаканы, колпаки, корпуса и другие детали с одной открытой стороной. |
| Пробивка | Пробивка отверстий в листовом металле выполняется в штампе: инструмент с острыми кромками проходит сквозь заготовку, отделяя материал по замкнутому контуру. Процесс быстрый и точный, не оставляет заусенцев при правильной настройке. Применяется для получения отверстий, пазов и вырезов в листовых деталях. |
| Вырубка | Вырубка детали из листа по замкнутому контуру выполняется на прессе с помощью вырубного штампа. Инструмент проходит сквозь материал, отделяя готовую деталь от листа. Точность контура и чистота кромки здесь определяют качество конечного изделия. |
| Гибка | Гибка придаёт листовой заготовке угол или кривизну. Металл изгибается в штампе под действием усилия пресса: наружные слои растягиваются, внутренние — сжимаются, а середина сохраняет исходную длину. Операция позволяет получать детали с заданной геометрией без изменения толщины материала. |
