Штамповочный пресс Komatsu E4T1700 - 1700 тонн
Komatsu E4T1700 штамповочный пресс - описание

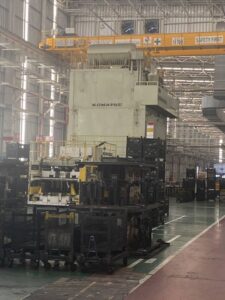

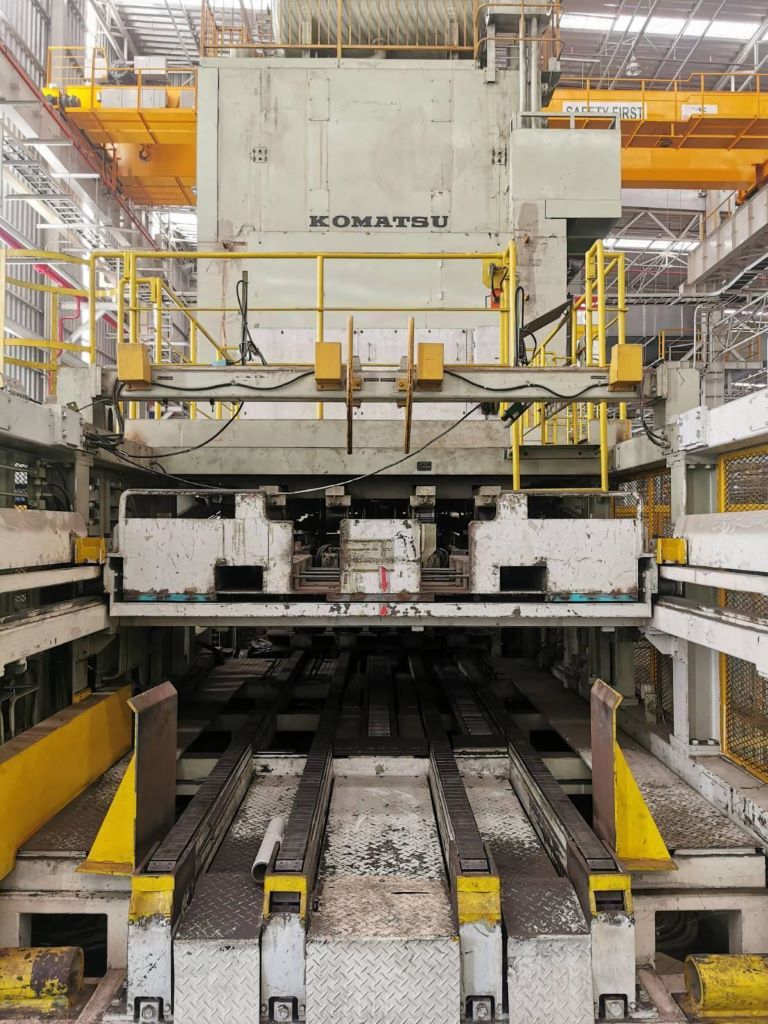

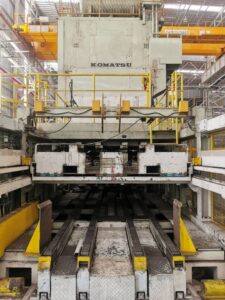

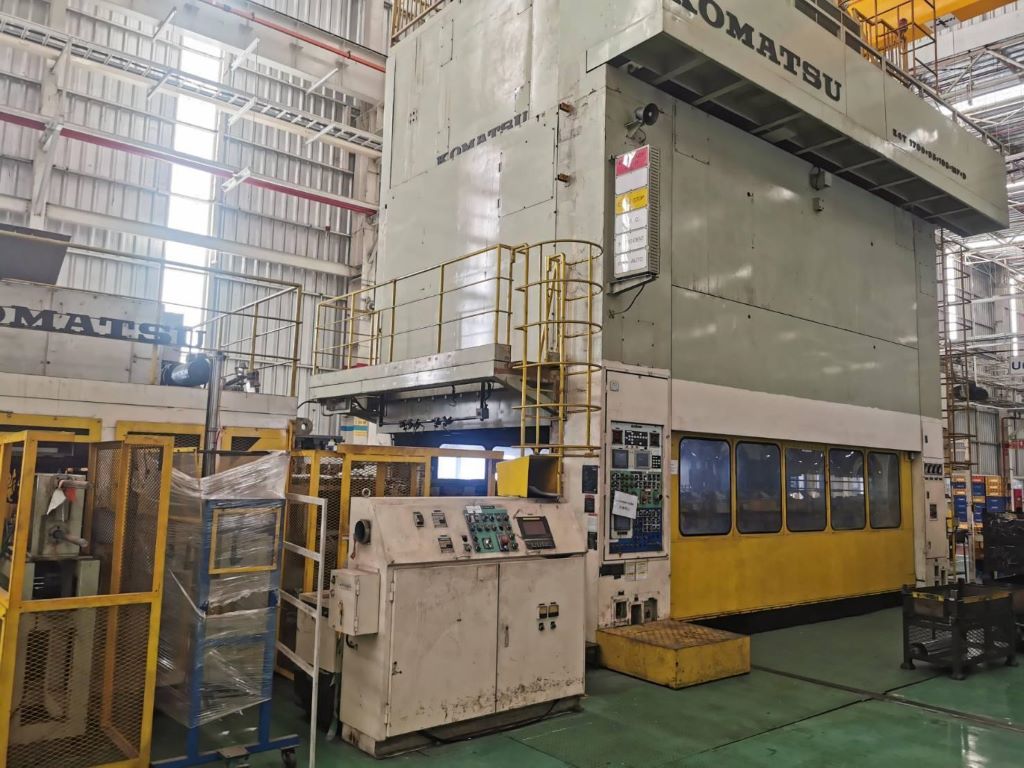

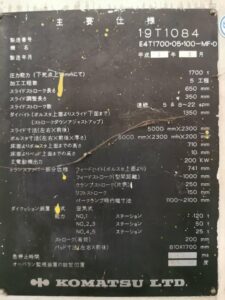

Технические характеристики Komatsu E4T1700 (ID:76304)
| Type | Stamping press |
|---|---|
| Manufacturer | Komatsu |
| Model | E4T1700 |
| Transfer Press | |
| Capacity | 1700 ton |
| Stroke | 650 mm |
| Slide Adj | 350 mm |
| SPM | 8-22 |
| Die Height | 1350 mm |
| Slide area | 5000 x 2300 mm |
| Bolster area | 5000 x 2300 x 200 mm |
| Height (FL to Bolster top) | 710 mm |
| Height (FL to Bed) | 10 mm |
| Main Motor | 200 kw |
| Emergency stop | 310 ms |
| Overrrun Monitor & Setting | 293 Deg & 15 Deg |
| Moving bolster | Front-Rear x 2 set |
| Transfer Unit Specifications | |
| Height | 741 mm (from Bolster top) |
| Feed Stroke | 1000 mm |
| Clamp Stroke | 250 mm (1-side) |
| Lit Stroke | 150 mm |
| Inner distance between Feed Bar | 1100-2100 mm |
| Die Cushion specifications | |
| No. of stage | 5 |
| No. 1 stage | 120 ton |
| No. 2 & 3 stage | 50 ton (each) |
| No. 4 & 5 stage | 25 ton (each) |
| Cushion stroke | 200 mm (Effective) |
| Cushion Pad (LR x FB) | 810 x 1700 mm |
